Корпус трубного хомута лёгкой серии, алюминий, группы 1–6

Aluminium pipe clamp body, light series DIN 3015-1, groups 1–6

Модель: Корпус трубного хомута Серия: Лёгкая Норма: DIN 3015-1 Материал: Алюминий (AL) Внутренняя поверхность: С рёбрами Размерные группы: 1–6 Конструктивное исполнение: Корпус однотрубного хомута для двухвинтового монтажа Температура эксплуатации: от −40 до +300 °C Комплект поставки: Корпус из двух половин Доступность: Уточняется при заказе
Код Группа Ø d2, мм B, мм H, мм L, мм S1, мм e1, мм
TL.1.6.AL 1 6 30 27 34 0,6 20
TL.1.6,4.AL 1 6,4 30 27 34 0,6 20
TL.1.8.AL 1 8 30 27 34 0,6 20
TL.1.9,5.AL 1 9,5 30 27 34 0,6 20
TL.1.10.AL 1 10 30 27 34 0,6 20
TL.1.10,2.AL 1 10,2 30 27 34 0,6 20
TL.1.12.AL 1 12 30 27 34 0,6 20
TL.2.12,7.AL 2 12,7 30 33 40 0,8 26
TL.2.13,5.AL 2 13,5 30 33 40 0,8 26
TL.2.14.AL 2 14 30 33 40 0,8 26
TL.2.15.AL 2 15 30 33 40 0,8 26
TL.2.16.AL 2 16 30 33 40 0,8 26
TL.2.17,2.AL 2 17,2 30 33 40 0,8 26
TL.2.18.AL 2 18 30 33 40 0,8 26
TL.3.19.AL 3 19 30 35 48 1 33
TL.3.20.AL 3 20 30 35 48 1 33
TL.3.21,3.AL 3 21,3 30 35 48 1 33
TL.3.22.AL 3 22 30 35 48 1 33
TL.3.23.AL 3 23 30 35 48 1 33
TL.3.25.AL 3 25 30 35 48 1 33
TL.4.26,9.AL 4 26,9 30 42 57 1,2 40
TL.4.28.AL 4 28 30 42 57 1,2 40
TL.4.30.AL 4 30 30 42 57 1,2 40
TL.5.32.AL 5 32 30 58 70 1,2 52
TL.5.33,7.AL 5 33,7 30 58 70 1,2 52
TL.5.35.AL 5 35 30 58 70 1,2 52
TL.5.38.AL 5 38 30 58 70 1,2 52
TL.5.40.AL 5 40 30 58 70 1,2 52
TL.5.42.AL 5 42 30 58 70 1,2 52
TL.6.44,5.AL 6 44,5 30 66 86 1,2 66
TL.6.45.AL 6 45 30 66 86 1,2 66
TL.6.48.AL 6 48 30 66 86 1,2 66
TL.6.50.AL 6 50 30 66 86 1,2 66
TL.6.52.AL 6 52 30 66 86 1,2 66
TL.6.55.AL 6 55 30 66 86 1,2 66
TL.6.57.AL 6 57 30 66 86 1,2 66

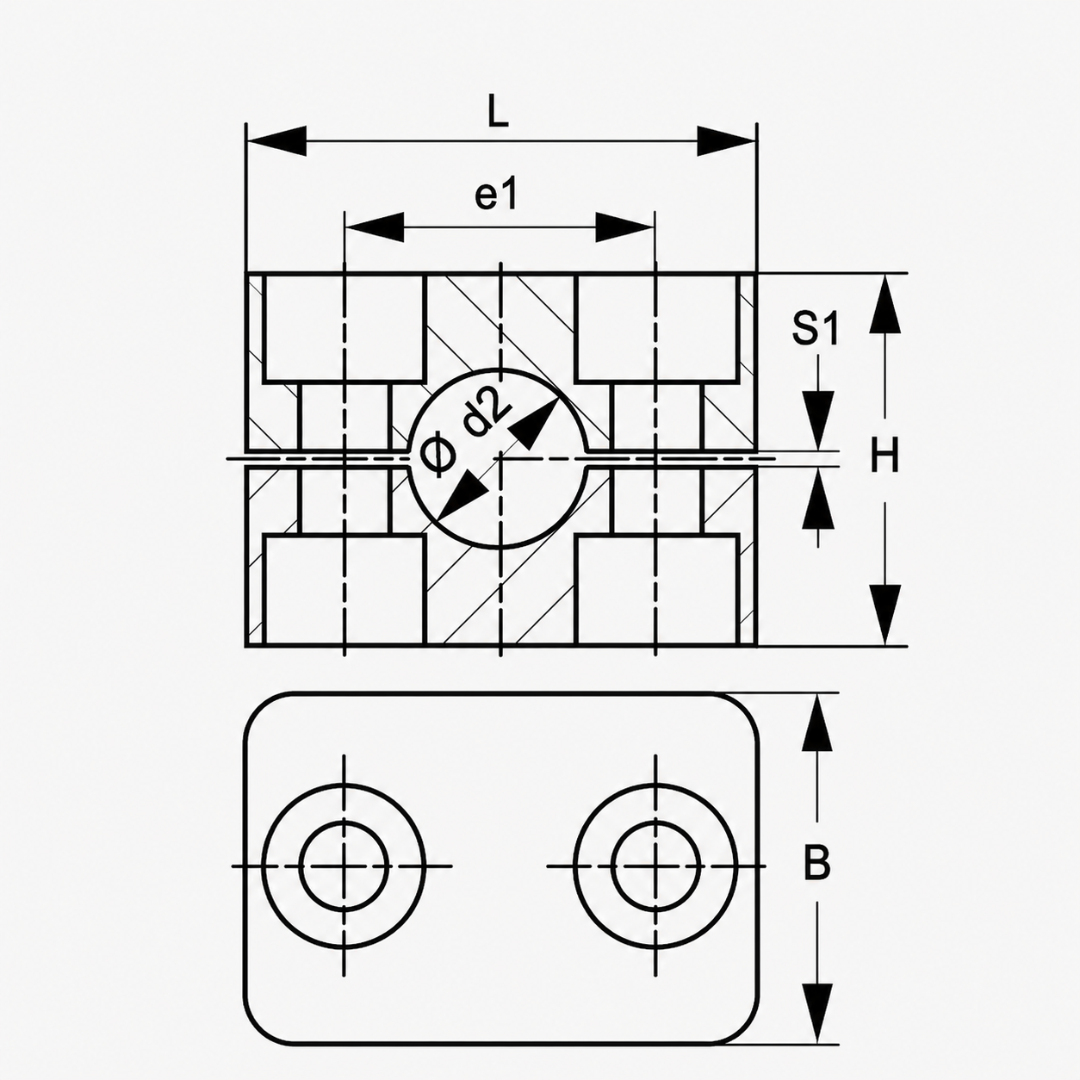

Обозначения размеров:

  • Ø d2 — наружный диаметр закрепляемой трубы;
  • B — ширина корпуса хомута;
  • H — общая высота корпуса в собранном состоянии;
  • L — длина корпуса хомута;
  • S1 — зазор между половинами корпуса;
  • e1 — расстояние между осями крепёжных отверстий.

Все линейные размеры в таблице указаны в миллиметрах.

Рёбра на внутренней поверхности корпуса уменьшают воздействие ударов и вибраций, воспринимают осевые нагрузки и препятствуют смещению трубы. Зазор между половинами корпуса создаёт предварительное натяжение после сборки.
