Многоярусная компоновка трубного хомута лёгкой серии DIN 3015-1, группа 0

Серия: Лёгкая

Норма: DIN 3015-1

Размерная группа: 0

Назначение: Компоновка многоярусного монтажа двух трубных хомутов

Материал корпуса: Полипропилен или полиамид

Межъярусное соединение: Винт для многоярусного монтажа

Верхний прижимной элемент: Прикрывающая пластина с крепёжным винтом

Дополнительный элемент: Стопорная пластина — комплектуется по необходимости

Варианты основания нижнего яруса: Длинная пластина, короткая пластина или монтажная направляющая с гайкой

Компоновка предназначена для двухъярусного монтажа двух трубных хомутов лёгкой серии DIN 3015-1 размерной группы 0.

Верхний и нижний корпуса соединяются винтом для многоярусного монтажа TL.STK. Верхний корпус закрывается прикрывающей пластиной и фиксируется винтом с шестигранной головкой.

Состав многоярусной компоновки

Кол-во	Элемент	Код ARGIKOM	Положение в сборке
1	Винт с шестигранной головкой	TL.EH	Верхний крепёжный элемент

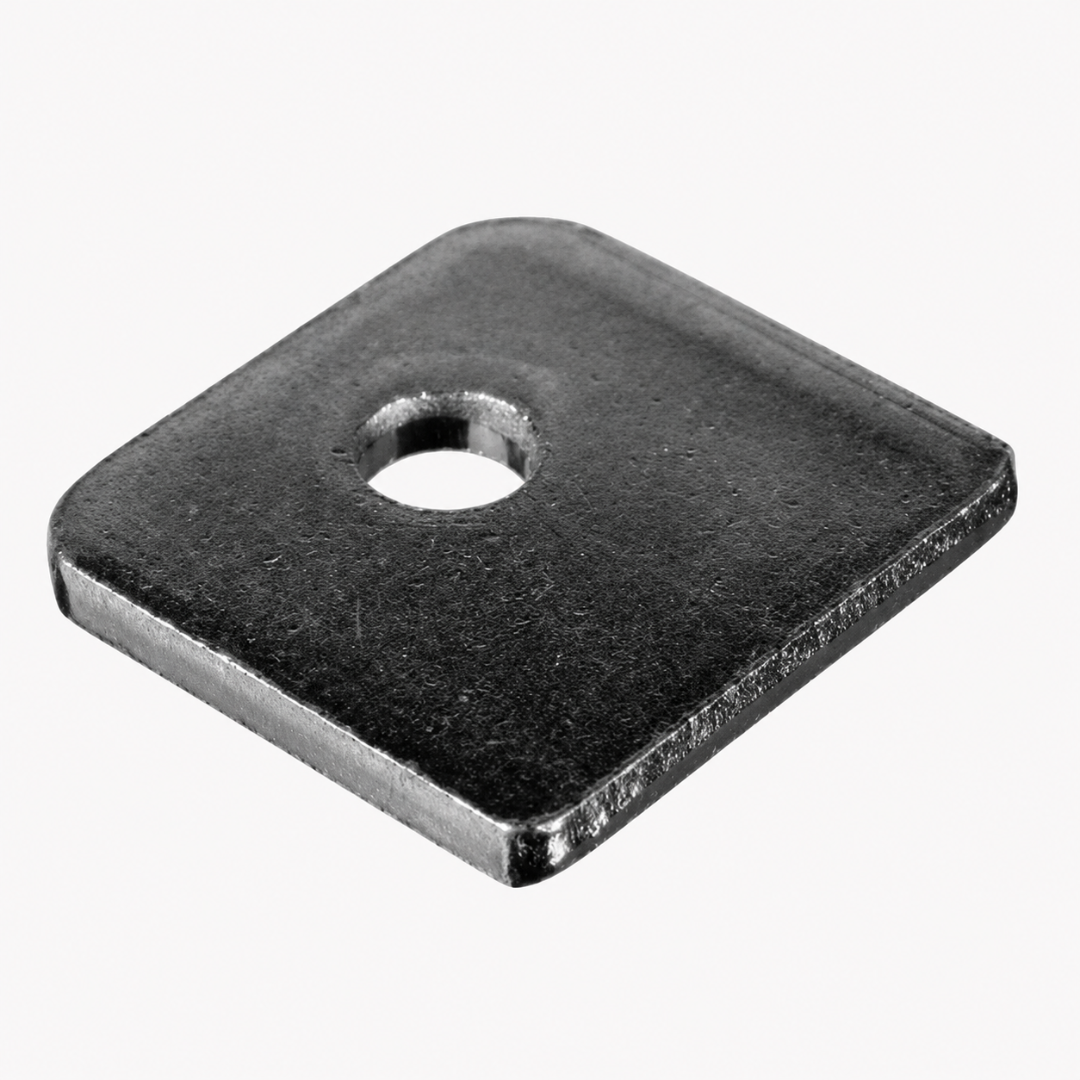

1	Прикрывающая пластина	TL.0.DP	Устанавливается над верхним корпусом
1	Верхний корпус трубного хомута	TL.0.PP / TL.0.PA	Верхний ярус; корпус из двух половин
1	Винт для многоярусного монтажа	TL.STK	Соединяет верхний и нижний ярусы
1	Плоская шайба	—	Устанавливается в межъярусном крепёжном узле
1	Нижний корпус трубного хомута	TL.0.PP / TL.0.PA	Нижний ярус; корпус из двух половин

Дополнительный элемент

Кол-во	Элемент	Код ARGIKOM	Условие комплектации
1	Стопорная пластина	TL.0-6.SIL	Комплектуется по необходимости

Варианты основания нижнего яруса

Кол-во	Вариант основания	Код ARGIKOM	Применение
1	Длинная приварная и резьбовая пластина	TL.0.LP	Приварной или механический монтаж через крайние отверстия
1	Короткая приварная пластина	TL.0.SP	Приварной монтаж без крайних монтажных отверстий
1 компл.	Монтажная направляющая с гайкой	TM.TS + TM.SM	Установка нижнего яруса на профильной монтажной направляющей
