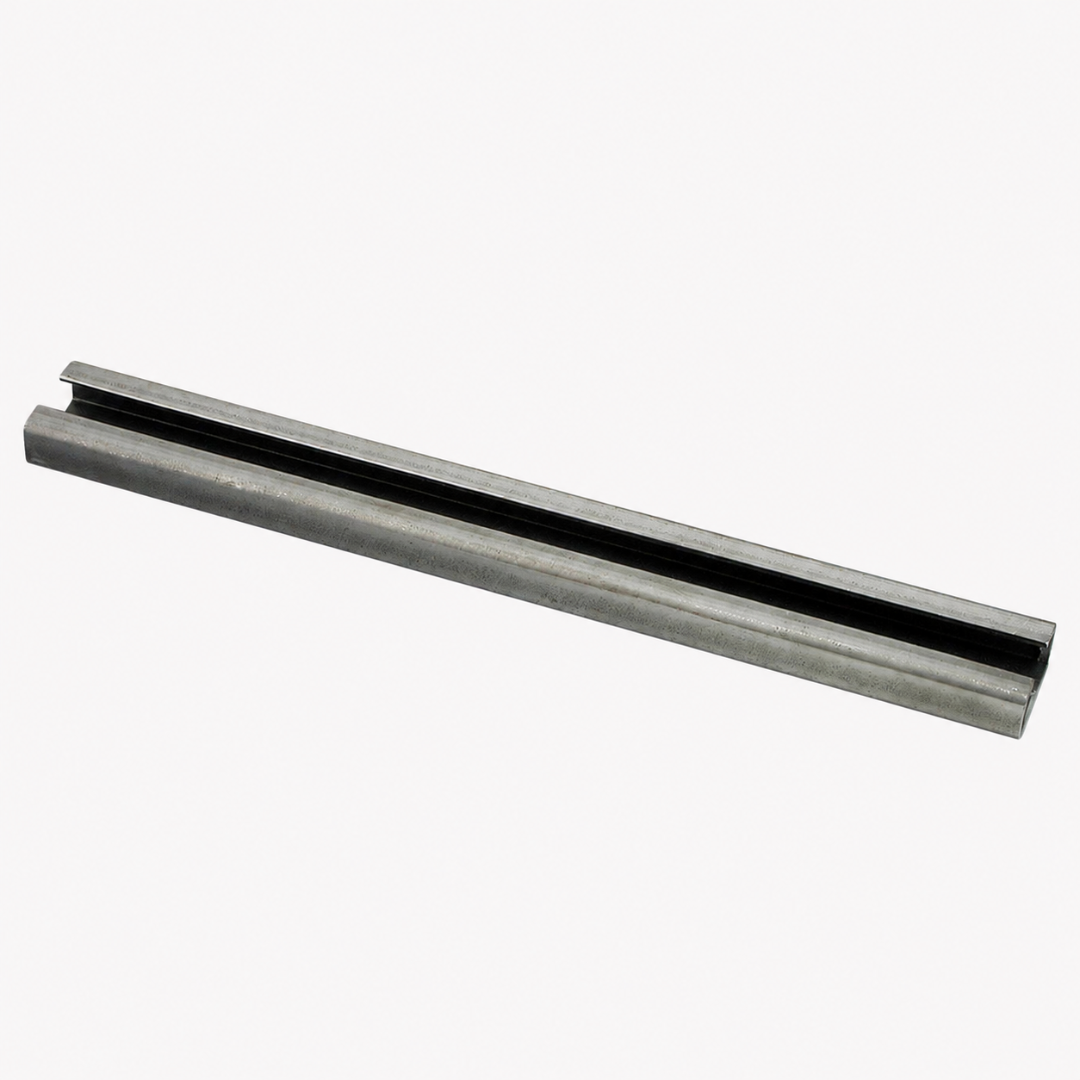

Несущая монтажная направляющая для трубных хомутов DIN 3015

Mounting rail for single- and double-tube pipe clamps, light series DIN 3015-1

Норма: DIN 3015

Совместимость: Однотрубные хомуты лёгкой серии групп 0–6 и двухтрубные хомуты

Стандартное исполнение: Сталь без покрытия

Оцинкованное исполнение: Суффикс .ZN

Нержавеющее исполнение: Суффикс .SS

Комплект поставки: Одна монтажная направляющая выбранного типоразмера

Код	Высота профиля H, мм	Длина, м	Ширина B, мм	Толщина S, мм	Ширина паза K, мм
TM.TS11-1	11	1	28	2	11,4
TM.TS11-2	11	2	28	2	11,4
TM.TS14-1	14	1	28	2	11,4
TM.TS14-2	14	2	28	2	11,4
TM.TS14-3	14	3	28	2	11,4
TM.TS30-1	30	1	28	2	11,4
TM.TS30-2	30	2	28	2	11,4

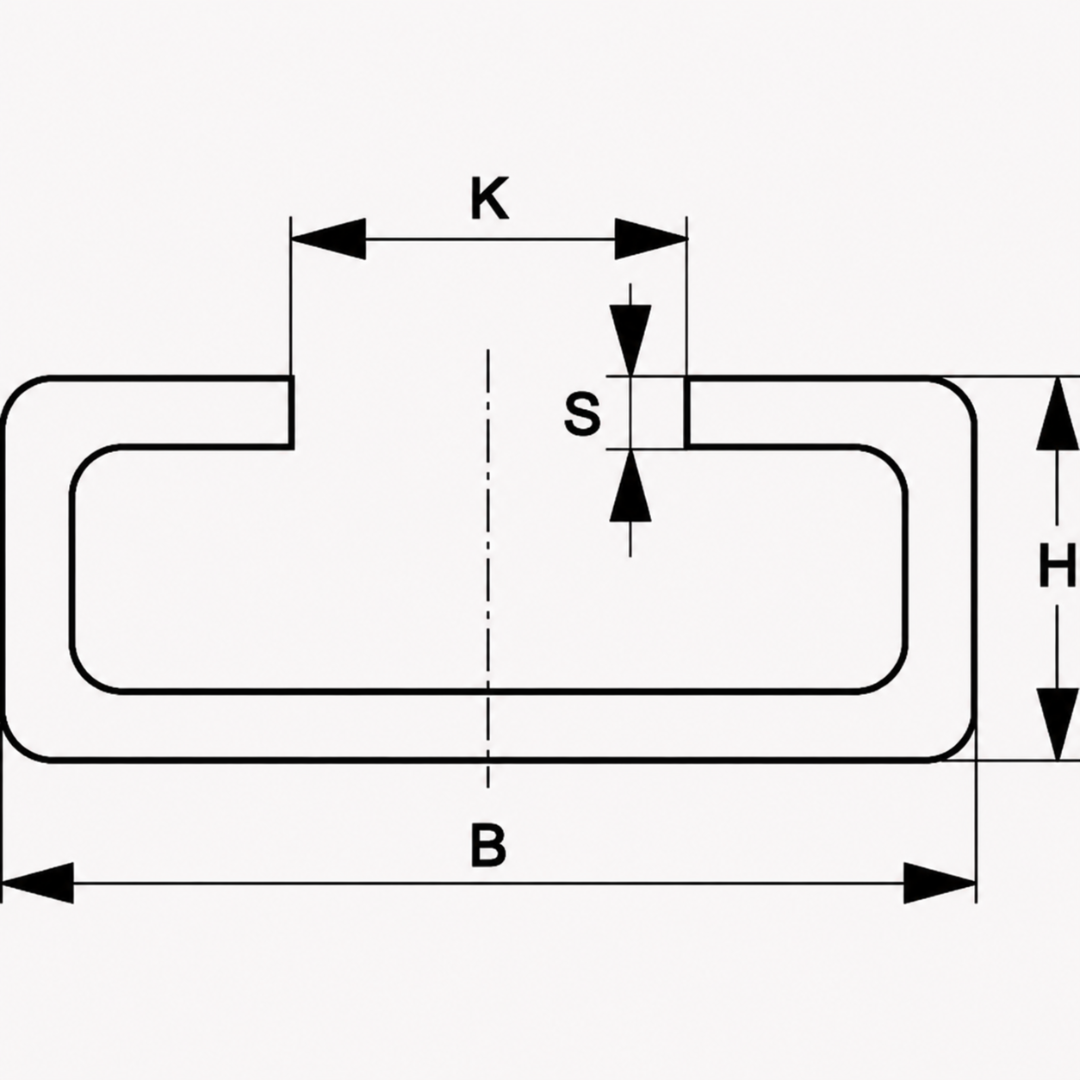

Обозначения размеров:

H — высота профиля;
B — общая ширина профиля;
S — толщина стенки профиля;
K — ширина продольного монтажного паза.

Все линейные размеры указаны в миллиметрах, длина направляющей — в метрах.

Монтажная направляющая используется как общее основание для установки трубных хомутов. Крепление хомутов к направляющей выполняется с помощью гайки монтажной направляющей.
