Рядная приварная пластина трубного хомута лёгкой серии, группа 0

Multiple weld plate for single-tube pipe clamps, light series DIN 3015-1, group 0

Модель: Рядная приварная пластина

Серия: Лёгкая

Норма: DIN 3015-1

Конструктивное исполнение: Для последовательной установки 10 однотрубных хомутов группы 0

Материал: Сталь; нержавеющая сталь — специальное исполнение

Размерная группа: 0

Количество мест крепления: 10

Резьба крепления хомутов: M6

Шаг между креплениями: 30 мм

Толщина пластины: 3 мм

Стандартное исполнение: Фосфатированная сталь

Оцинкованное исполнение: К основному коду добавляется суффикс .ZN, например TL.0.RWP.ZN

Нержавеющее исполнение: К основному коду добавляется суффикс .SS, например TL.0.RWP.SS

Комплект поставки: Одна рядная приварная пластина

Доступность исполнений: Уточняется при заказе

Код	Группа	Количество креплений	B, мм	L, мм	S, мм	G	a, мм
TL.0.RWP	0	10	30	298	3	M6	30

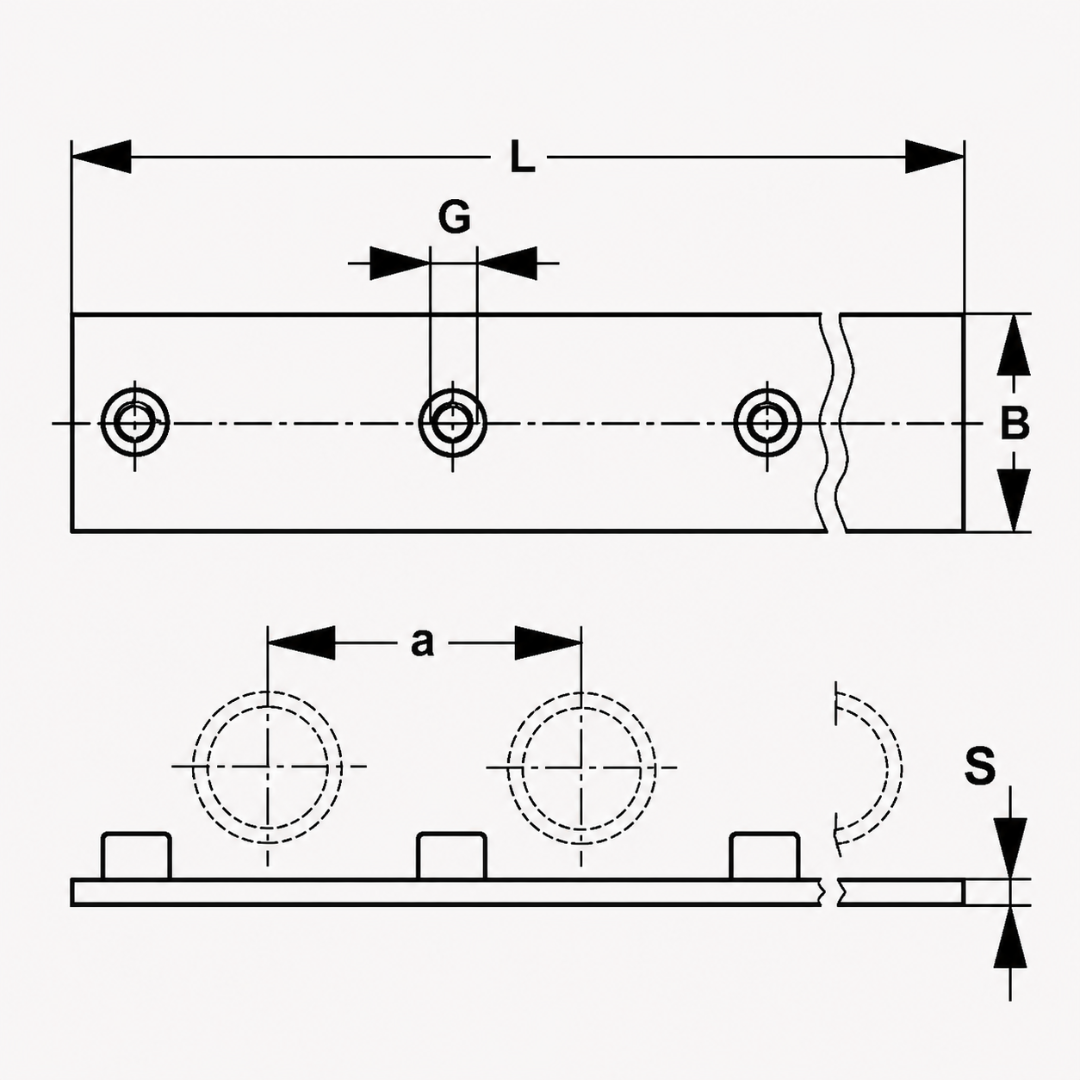

Обозначения размеров:

B — ширина пластины;
L — общая длина пластины;
S — толщина пластины;
G — резьба для крепления хомутов;
a — шаг между осями соседних креплений.

Все линейные размеры указаны в миллиметрах.

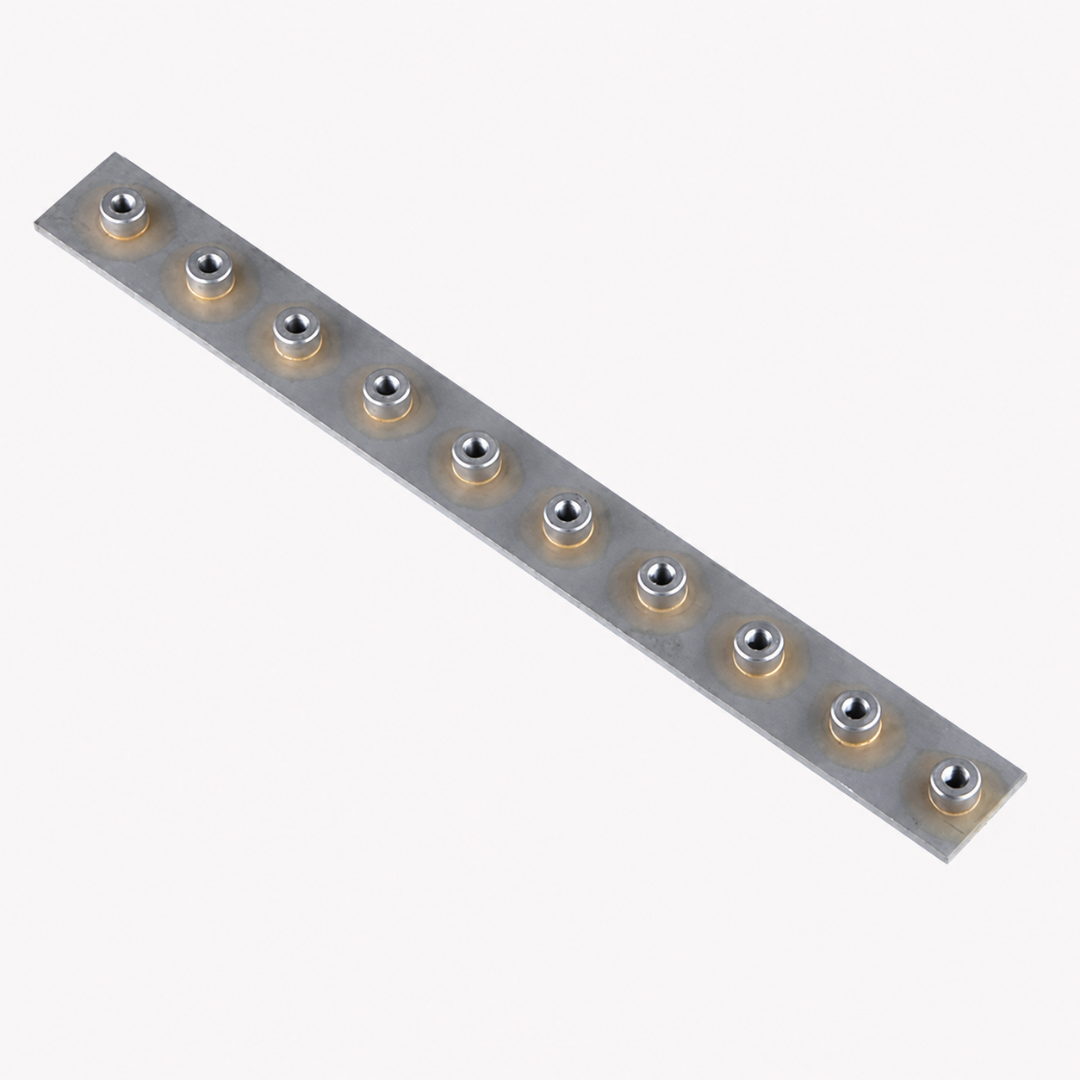

Рядная приварная пластина предназначена для последовательной установки 10 однотрубных хомутов лёгкой серии группы 0 на общем основании. Пластина приваривается к несущей металлической конструкции и обеспечивает одинаковый шаг между соседними хомутами.

Стандартное исполнение производится из фосфатированной стали. Для заказа оцинкованного исполнения к коду добавляется суффикс .ZN, нержавеющего исполнения — суффикс .SS.
