Рядная приварная пластина трубного хомута лёгкой серии, группы 1–6

Multiple weld plate for single-tube pipe clamps, light series DIN 3015-1, groups 1–6

Модель: Рядная приварная пластина

Серия: Лёгкая

Норма: DIN 3015-1

Конструктивное исполнение: Для последовательной установки нескольких однотрубных хомутов на общем основании

Материал: Сталь; нержавеющая сталь — специальное исполнение

Размерные группы: 1–6

Количество мест крепления: Группы 1–3 — 10; группы 4–6 — 5

Резьба крепления хомутов: M6

Толщина пластины: 3 мм

Стандартное исполнение: Фосфатированная сталь

Оцинкованное исполнение: Суффикс .ZN

Нержавеющее исполнение: Суффикс .SS

Комплект поставки: Одна рядная приварная пластина

Доступность исполнений: Уточняется при заказе

Код	Группа	Количество креплений	B, мм	L, мм	S, мм	G	a, мм	e1, мм
TL.1.RWP	1	10	30	349	3	M6	35	20
TL.2.RWP	2	10	30	427	3	M6	43	26
TL.3.RWP	3	10	30	516	3	M6	52	33
TL.4.RWP	4	5	30	297	3	M6	60	40
TL.5.RWP	5	5	30	370	3	M6	75	52
TL.6.RWP	6	5	30	446	3	M6	90	66

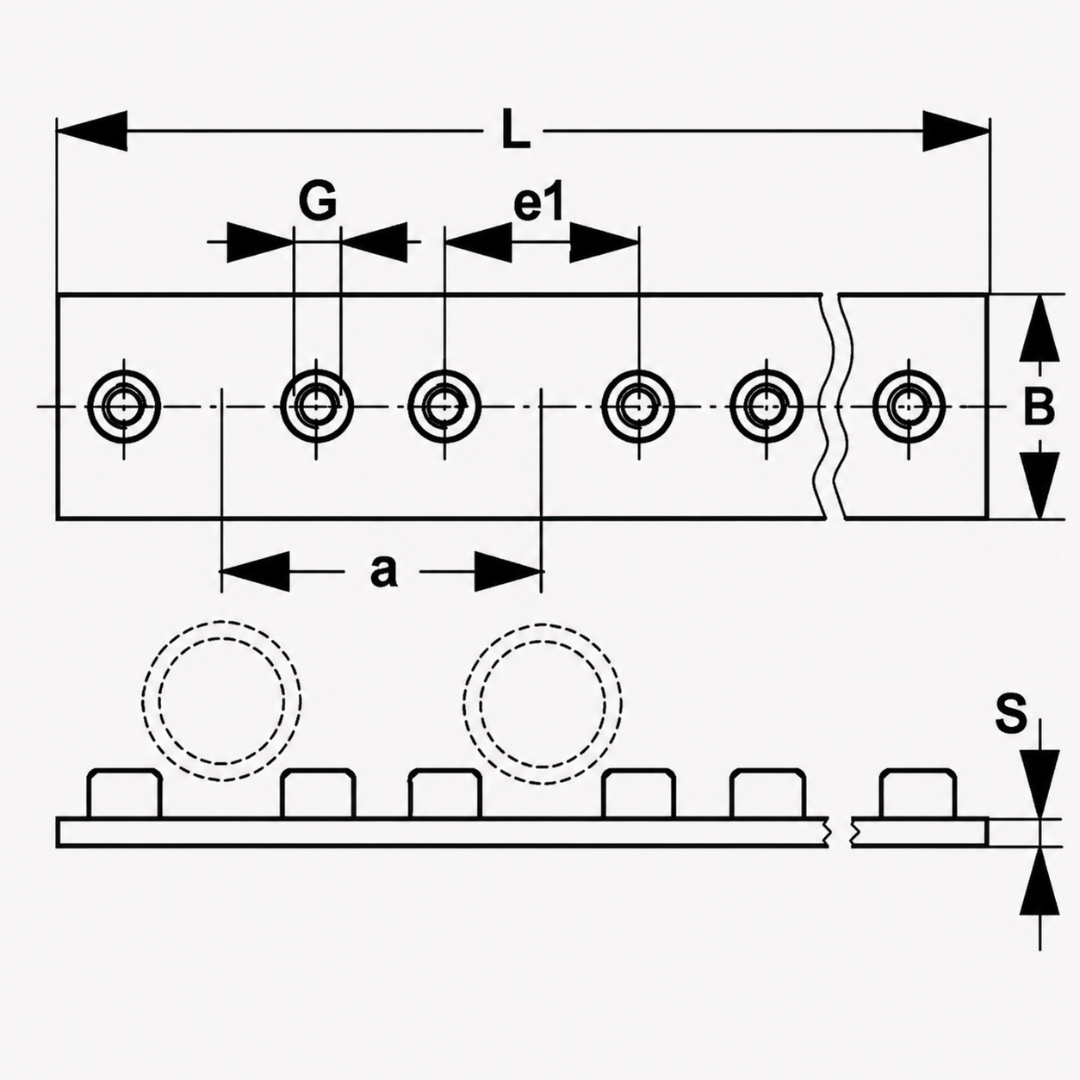

Обозначения размеров:

B — ширина пластины;
L — общая длина пластины;
S — толщина пластины;
G — резьба отверстий для крепления хомутов;
a — шаг между центральными осями соседних хомутов;
e1 — расстояние между осями крепёжных отверстий одного хомута.

Все линейные размеры указаны в миллиметрах.

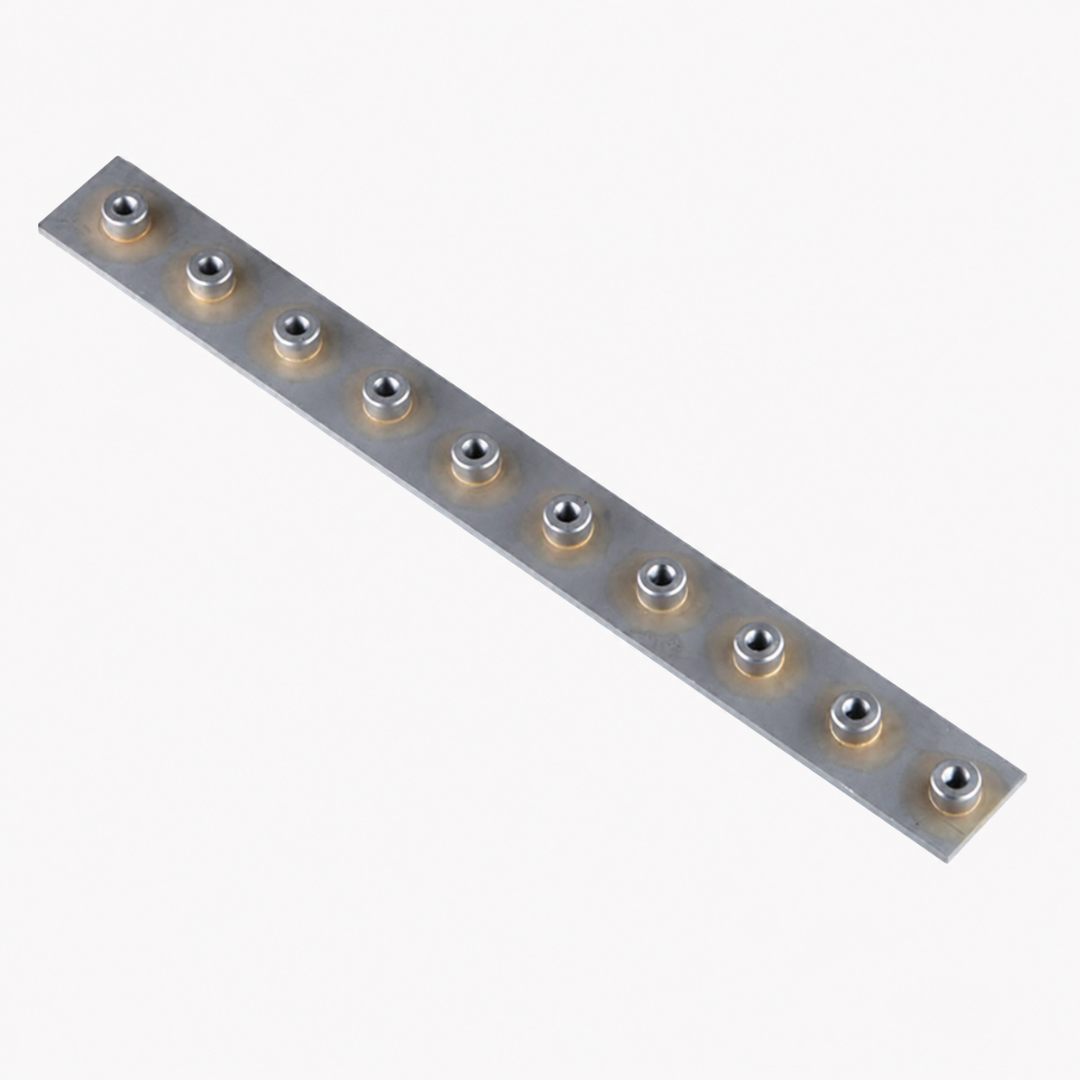

Рядная приварная пластина служит общим основанием для последовательной установки нескольких однотрубных хомутов одной размерной группы. Пластина приваривается к несущей металлической конструкции и обеспечивает одинаковое расстояние между соседними хомутами.

Корпуса хомутов, прикрывающие пластины и крепёж заказываются отдельно.
