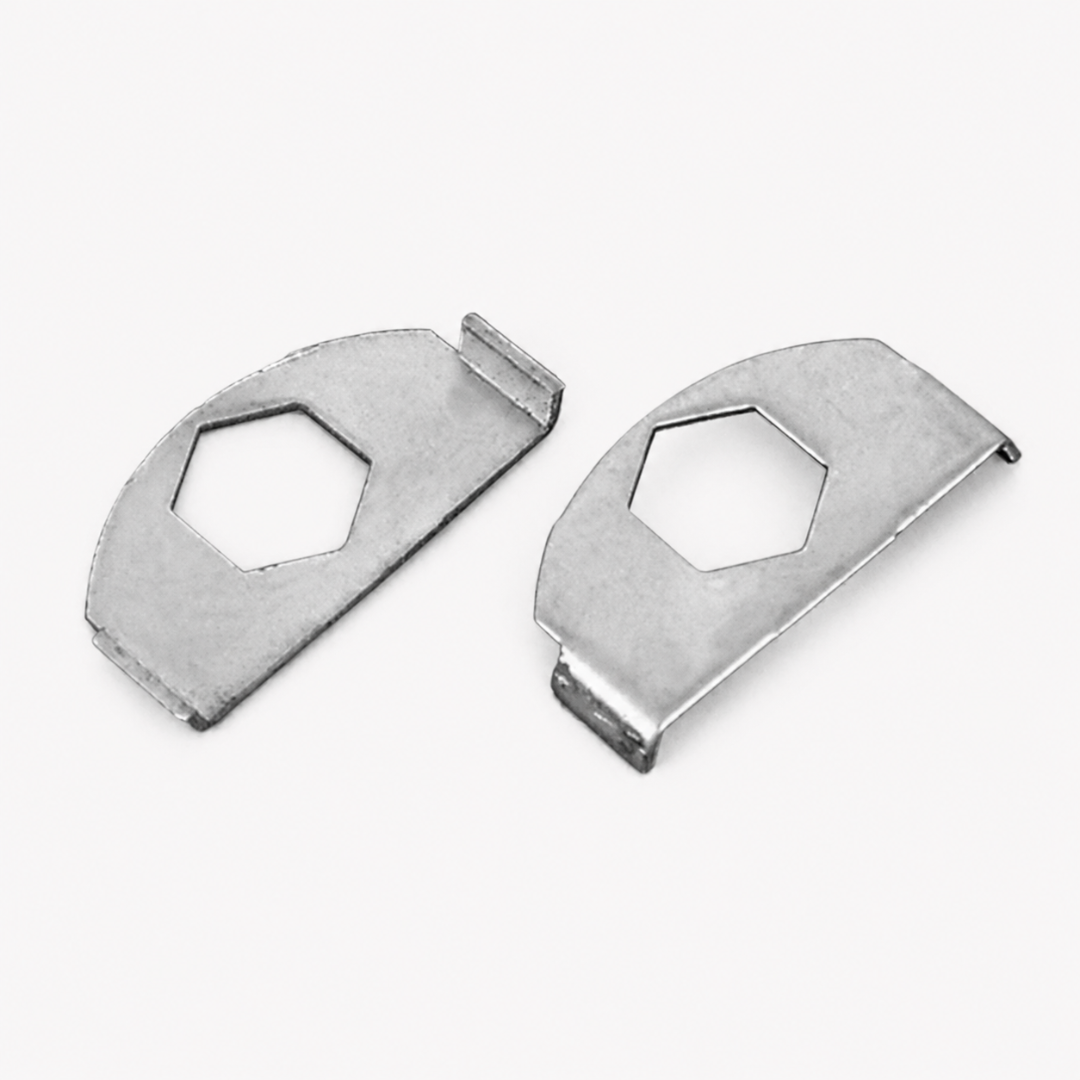

Стопорная пластина для многоярусного монтажа трубного хомута лёгкой серии, группы 0–6

Locking plate for stacking assembly of single-tube pipe clamps, light series DIN 3015-1, groups 0–6

Модель: Стопорная пластина

Серия: Лёгкая

Норма: DIN 3015-1

Конструктивное исполнение: Стопорная пластина для многоярусного монтажа однотрубного хомута

Материал: Сталь; нержавеющая сталь 1.4571 — исполнение SS

Размерные группы: 0–6

Совместимый крепёж: Винт для многоярусного монтажа

Стандартное исполнение: Гальванически оцинкованная сталь

Нержавеющее исполнение: Суффикс .SS

Комплект поставки: Одна стопорная пластина

Доступность исполнений: Уточняется при заказе

Код	Группы	a, мм	SW, мм
TL.0-6.SIL	0–6	30	11

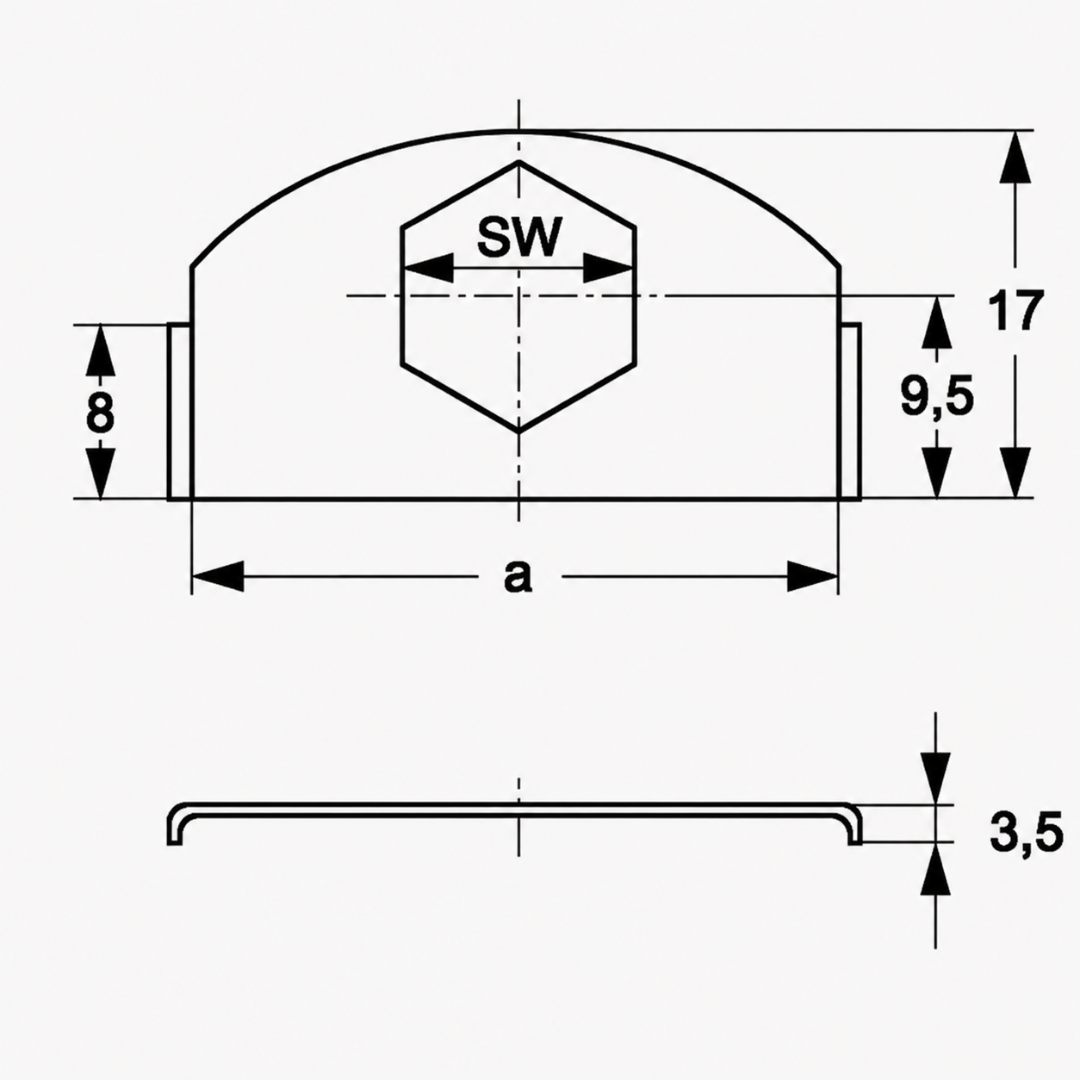

Обозначения размеров:

a — общая длина стопорной пластины;
SW — размер посадочной части под шестигранник винта.

Все линейные размеры указаны в миллиметрах.

Стопорная пластина устанавливается совместно с винтом для многоярусного монтажа и используется при размещении дополнительного хомута над основной сборкой. Для каждого крепёжного винта применяется отдельная пластина.
