Угловая приварная и резьбовая пластина трубного хомута лёгкой серии, группа 0

90° weld plate with threaded holes for light-series pipe clamps DIN 3015-1, gruppa 0

Модель: Угловая пластина 90°

Серия: Лёгкая

Норма: DIN 3015-1

Конструктивное исполнение: Угловая приварная и резьбовая пластина для однотрубного хомута

Угол исполнения: 90°

Материал: Сталь; нержавеющая сталь 1.4571 — исполнение SS

Размерная группа: 0

Резьба крепления хомута: M6

Толщина пластины: 3 мм

Стандартное исполнение: Фосфатированная сталь

Нержавеющее исполнение: К основному коду добавляется суффикс .SS, например TL.WP0.90.SS

Комплект поставки: Одна угловая приварная и резьбовая пластина

Доступность исполнений: Уточняется при заказе

Код	Группа	B, мм	H, мм	L, мм	S, мм	c, мм	G	e1, мм	e2, мм
TL.0.WP90	0	30	30	30	3	6,6	M6	10,5	14

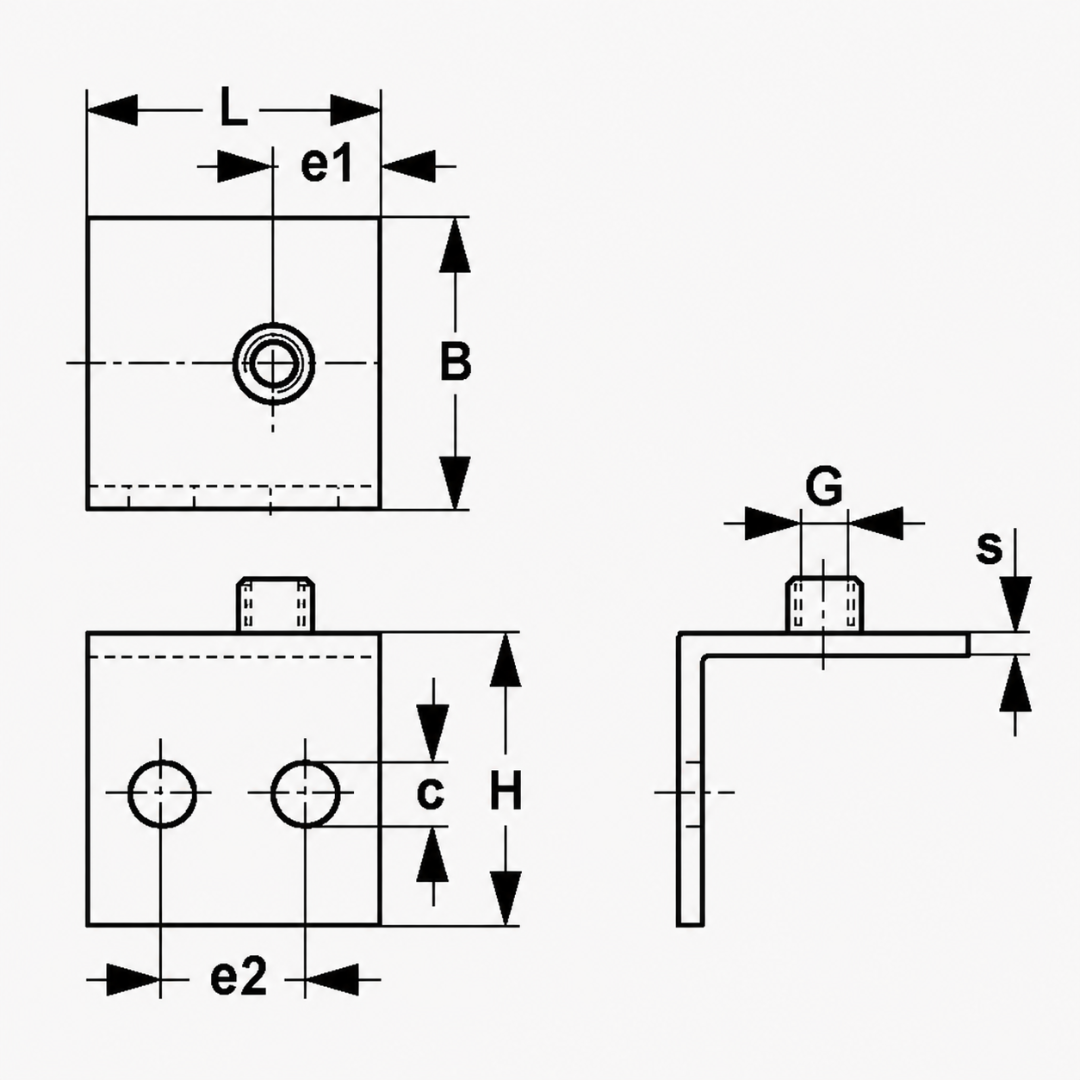

Обозначения размеров:

B — ширина пластины;
H — высота вертикальной части пластины;
L — длина горизонтальной части пластины;
S — толщина пластины;
c — диаметр монтажного отверстия;
G — резьба отверстия для крепления хомута;
e1 — расстояние от торца пластины до оси резьбового отверстия крепления хомута;
e2 — расстояние от линии изгиба пластины до оси монтажного отверстия.

Все линейные размеры в таблице указаны в миллиметрах.

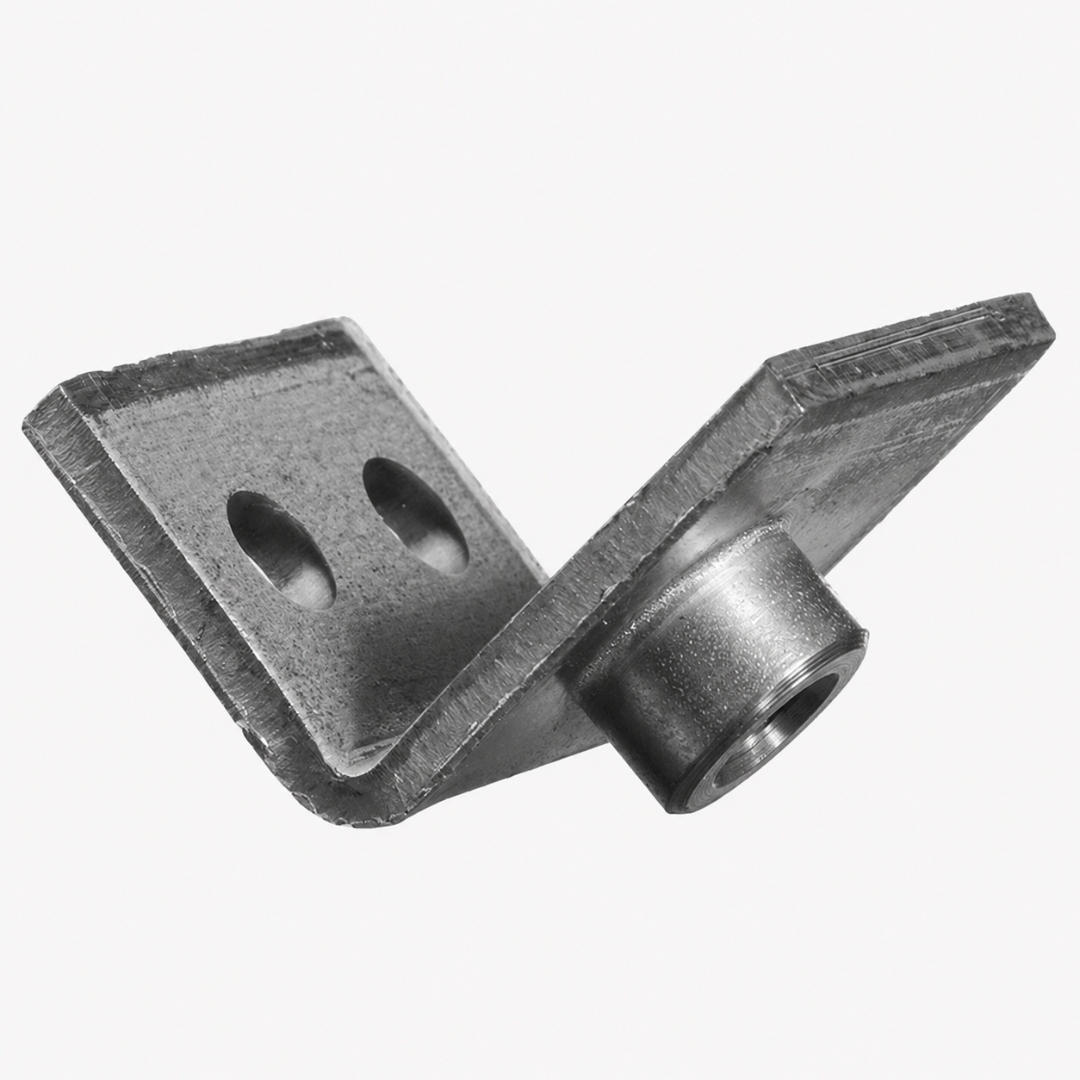

Угловая пластина предназначена для установки однотрубного хомута лёгкой серии группы 0 под углом 90° к несущей поверхности. Конструкция позволяет закрепить пластину на металлическом основании сваркой или механическим способом через монтажное отверстие.

Резьбовое отверстие M6 используется для крепления корпуса хомута. Стандартное исполнение производится из фосфатированной стали. Для заказа исполнения из нержавеющей стали 1.4571 к основному коду добавляется суффикс .SS.
