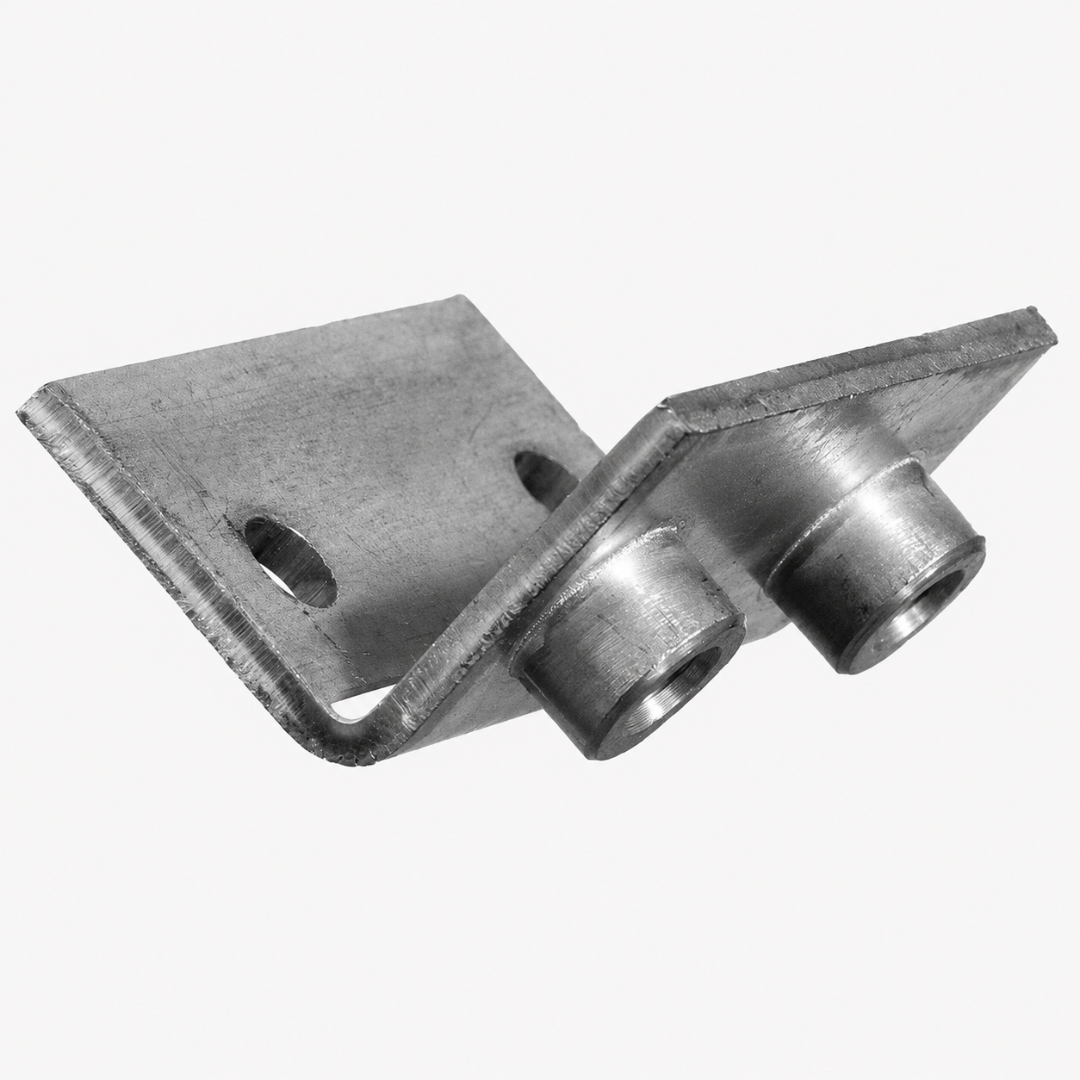

Угловая приварная и резьбовая пластина трубного хомута лёгкой серии, группы 1–6

Angle weld-on and screw-on base plate for single-tube pipe clamp, light series DIN 3015-1, groups 1–6

Модель: Угловая пластина 90°

Серия: Лёгкая

Норма: DIN 3015-1

Конструктивное исполнение: Угловая приварная и резьбовая пластина для однотрубного хомута

Угол исполнения: 90°

Материал: Сталь; нержавеющая сталь 1.4571 — исполнение SS

Размерные группы: 1–6

Резьба крепления хомута: M6

Диаметр монтажного отверстия: 6,6 мм

Толщина пластины: 3 мм

Стандартное исполнение: Фосфатированная сталь

Нержавеющее исполнение: Суффикс .SS

Комплект поставки: Одна угловая приварная и резьбовая пластина

Доступность исполнений: Уточняется при заказе

Код	Группа	B, мм	H, мм	L, мм	S, мм	c, мм	G	e1, мм	e2, мм
TL.1.WP90	1	30	30	36	3	6,6	M6	20	20
TL.2.WP90	2	30	30	42	3	6,6	M6	26	26
TL.3.WP90	3	30	30	50	3	6,6	M6	33	33
TL.4.WP90	4	30	30	59	3	6,6	M6	40	40
TL.5.WP90	5	30	30	72	3	6,6	M6	52	52
TL.6.WP90	6	30	30	88	3	6,6	M6	66	66

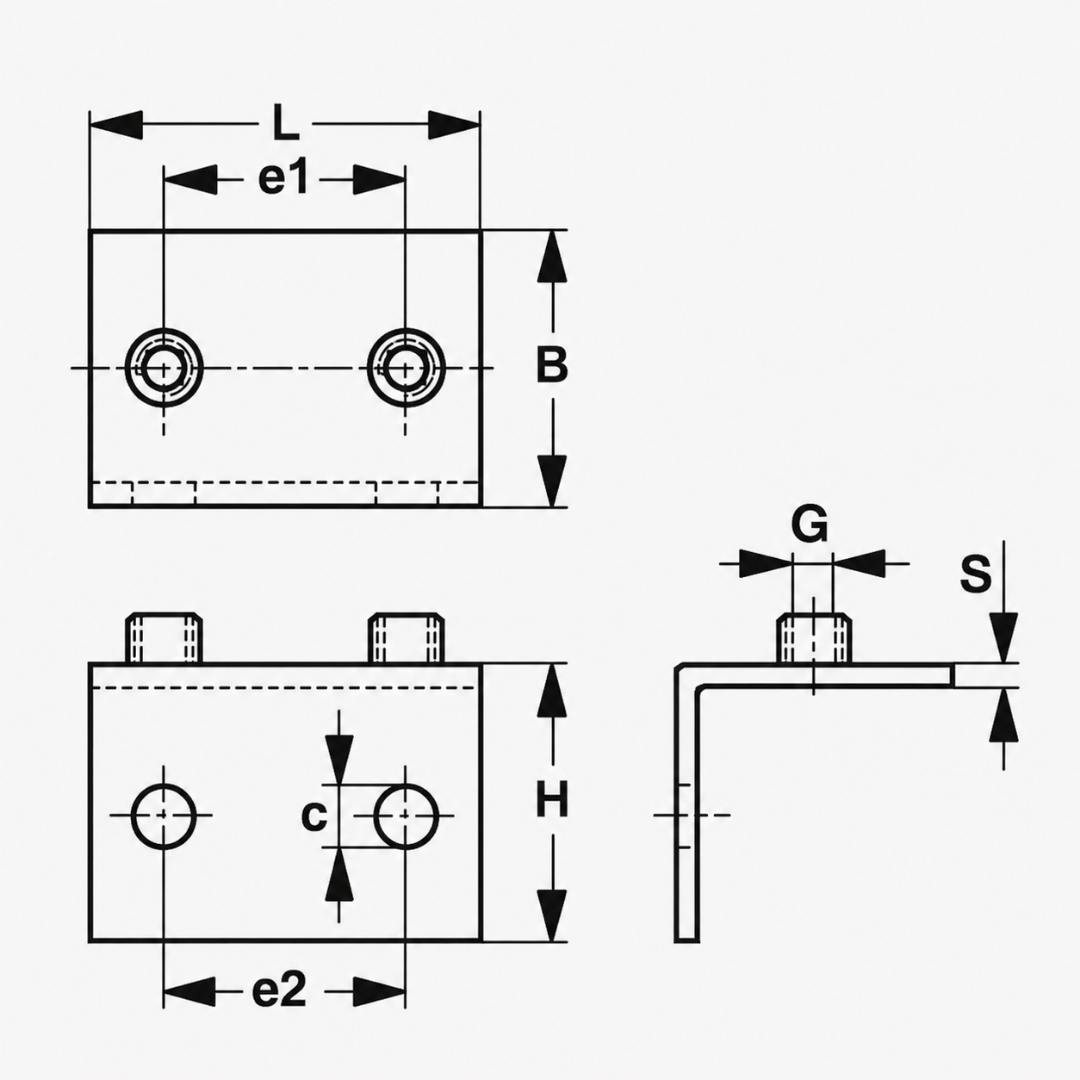

Обозначения размеров:

B — ширина пластины;
H — высота вертикальной части пластины;
L — общая длина горизонтальной части пластины;
S — толщина пластины;
c — диаметр монтажного отверстия;
G — резьба отверстий для крепления хомута;
e1 — расстояние между осями резьбовых отверстий крепления хомута;
e2 — расстояние от линии изгиба до оси монтажного отверстия.

Все линейные размеры в таблице указаны в миллиметрах.

Угловая пластина предназначена для установки однотрубного хомута лёгкой серии под углом 90° к несущей поверхности. Пластина может привариваться к металлической конструкции или закрепляться механическим способом через монтажное отверстие.

Корпус хомута, прикрывающая пластина и крепёж заказываются отдельно.
