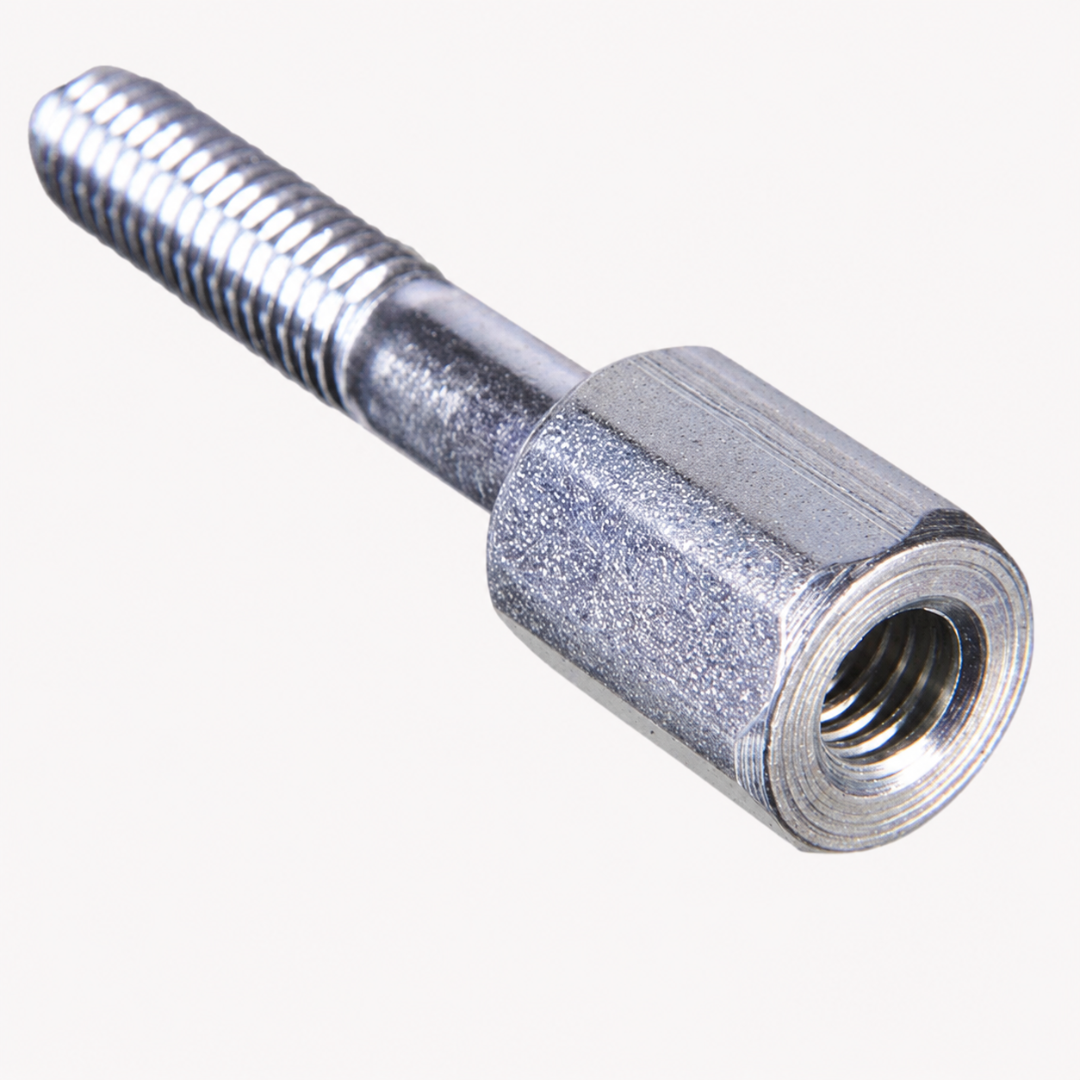

Винт для многоярусного монтажа трубных хомутов лёгкой серии

Stacking bolt for light-series pipe clamps DIN 3015-1

Модель: Винт для многоярусного монтажа Серия: Лёгкая Норма: DIN 3015-1 Назначение: Установка второго трубного хомута над первым Конструктивное исполнение: Наружная резьба снизу и внутренняя резьба сверху Материал: Сталь; нержавеющая сталь — исполнение SS Размерные группы: 0–1, 2–6 Наружная резьба G1: M6 Внутренняя резьба G2: M6 Размер под ключ: 11 мм Стандартное исполнение: Оцинкованная сталь Нержавеющее исполнение: к основному коду добавляется суффикс .SS, например TL.2.STK.SS Комплект поставки: Один винт для многоярусного монтажа Доступность исполнений: Уточняется при заказе

Код	Группа	G1	G2	L1, мм	L2, мм	L3, мм	SW, мм
TL.0-1.STK	0–1	M6	M6	34	20	18	11
TL.2.STK	2	M6	M6	39	25	18	11
TL.3.STK	3	M6	M6	44	28	18	11
TL.4.STK	4	M6	M6	49	35	18	11
TL.5.STK	5	M6	M6	64	50	18	11
TL.6.STK	6	M6	M6	74	60	18	11

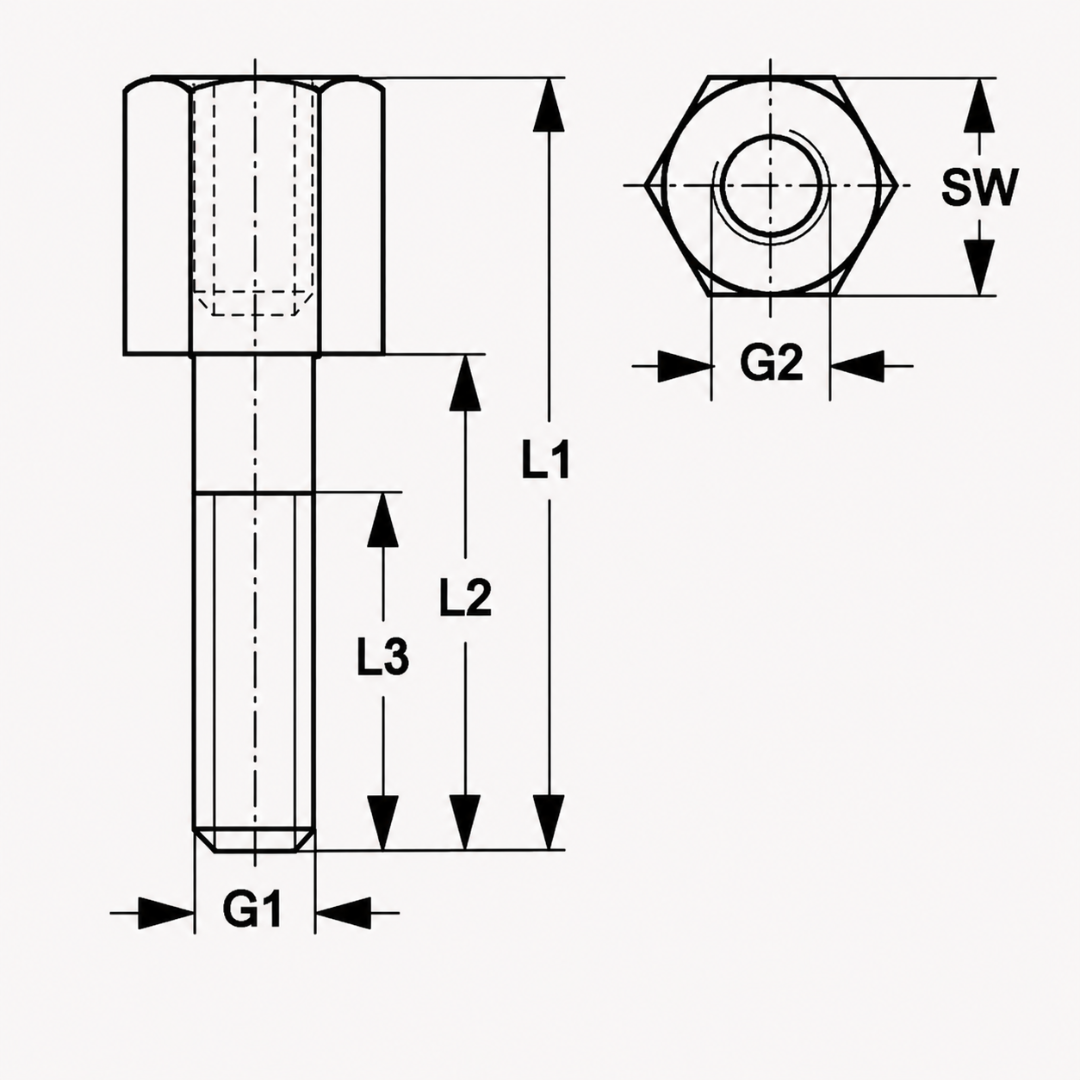

Обозначения размеров:

G1 — наружная резьба для крепления винта к нижнему хомуту;
G2 — внутренняя резьба для крепления следующего яруса;
L1 — общая длина винта;
L2 — длина нижней части винта;
L3 — длина верхней части с внутренней резьбой;
SW — размер шестигранника под ключ.

Все линейные размеры в таблице указаны в миллиметрах.

Винт используется для многоярусного монтажа трубных хомутов. Нижняя наружная резьба соединяется с первым ярусом, а верхняя внутренняя резьба позволяет закрепить следующий хомут.
