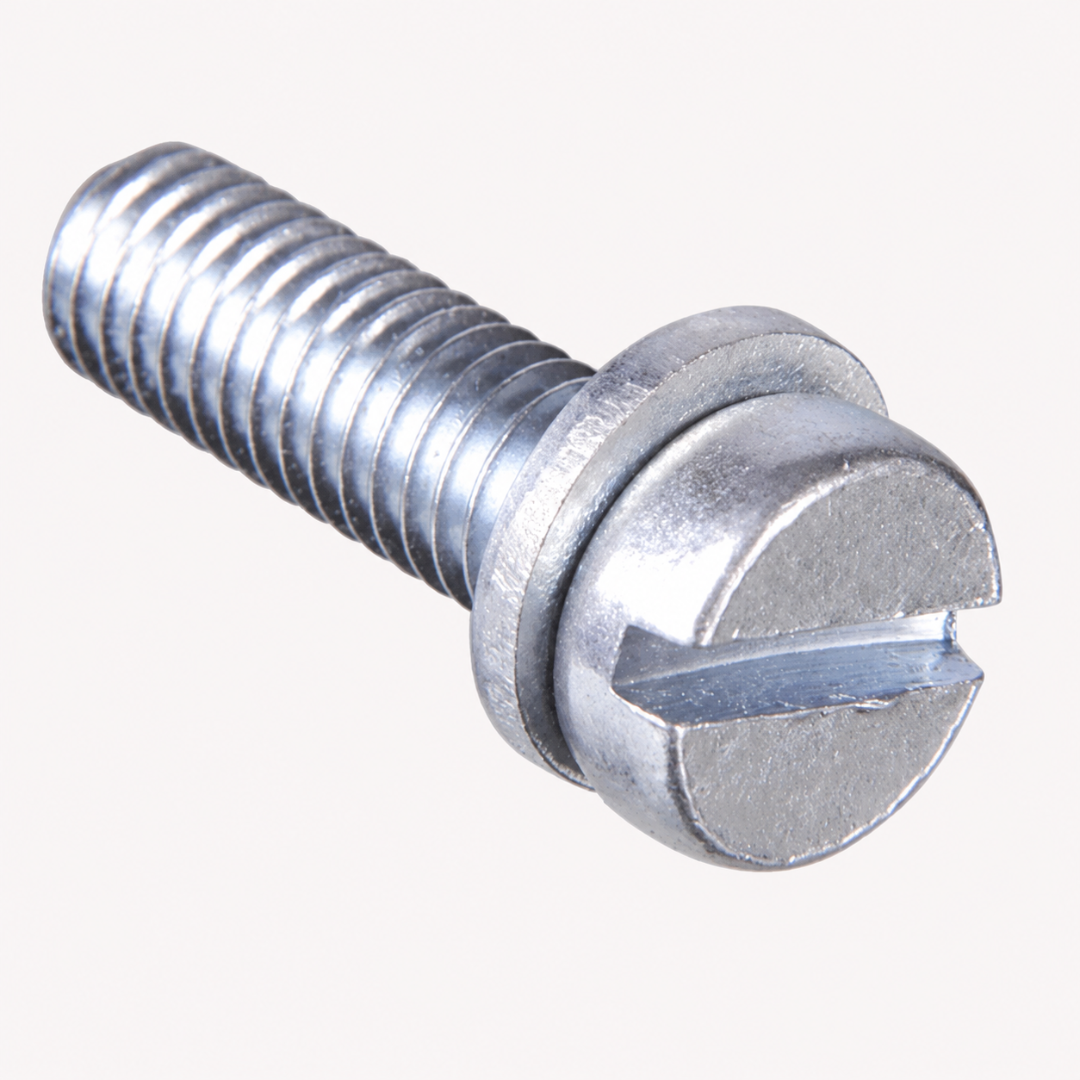

Винт с прямым шлицем для трубного хомута лёгкой серии

Slotted screw for light-series pipe clamps DIN 3015-1

Модель: Винт с прямым шлицем Серия: Лёгкая Норма хомута: DIN 3015-1 Норма винта: DIN 84 / ISO 1207 Назначение: Крепление корпуса однотрубного хомута через прикрывающую пластину Исполнение головки: Цилиндрическая головка с прямым шлицем Материал: Сталь; нержавеющая сталь — исполнение SS Размерные группы: 0–1, 2–6 Резьба: M6 Стандартное исполнение: Оцинкованная сталь Нержавеющее исполнение: к основному коду добавляется суффикс .SS, например TL.2.SL.SS Комплект поставки: Один винт с подкладной шайбой Доступность исполнений: Уточняется при заказе

Код	Группа	G	L, мм
TL.0-1.SL	0–1	M6	20
TL.2.SL	2	M6	25
TL.3.SL	3	M6	30
TL.4.SL	4	M6	35
TL.5.SL	5	M6	50
TL.6.SL	6	M6	60

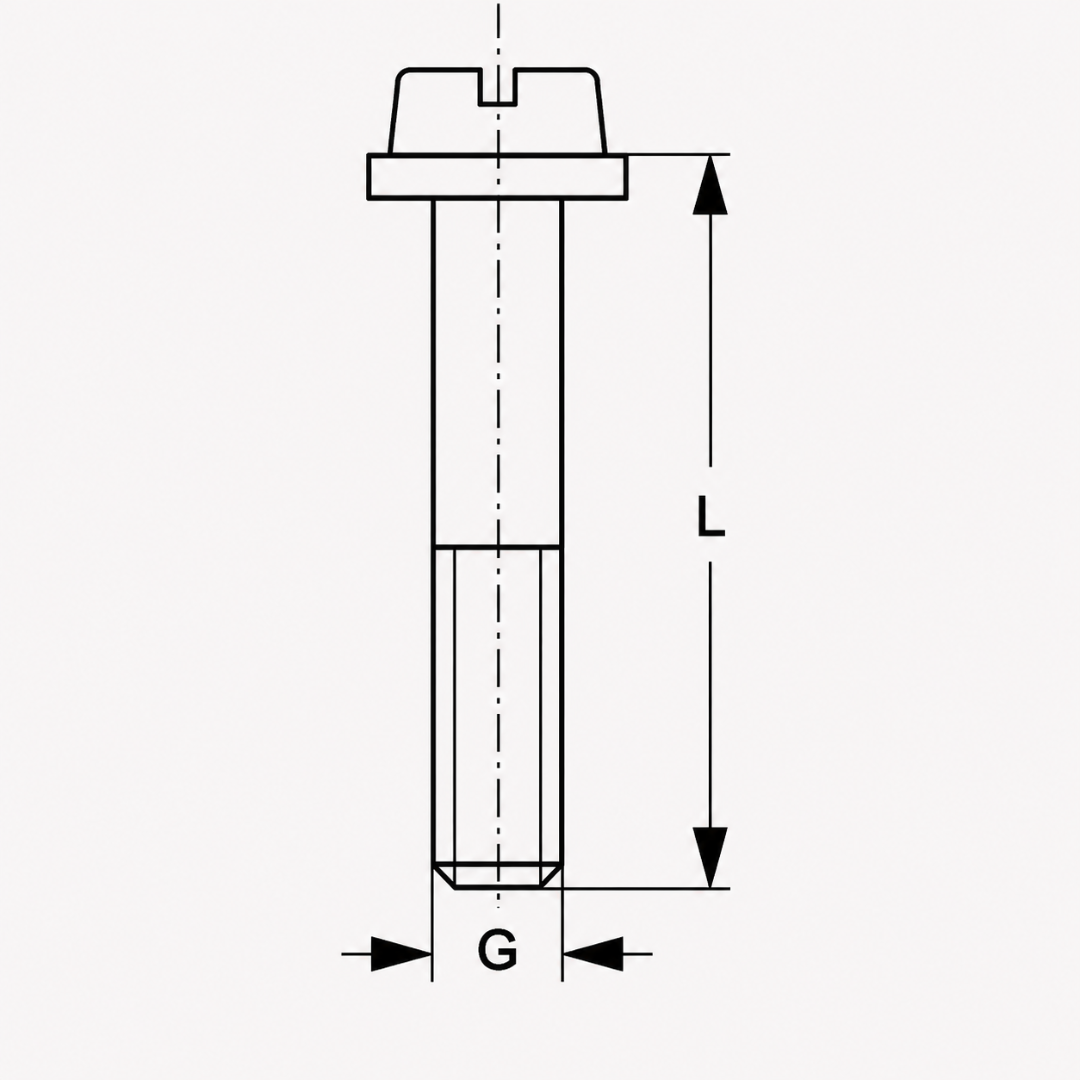

Обозначения размеров:

G — размер метрической резьбы;
L — длина винта от опорной поверхности головки.

Все линейные размеры в таблице указаны в миллиметрах.

Винт с прямым шлицем применяется для крепления корпуса однотрубного хомута лёгкой серии через прикрывающую пластину. Необходимая длина винта определяется размерной группой хомута.
