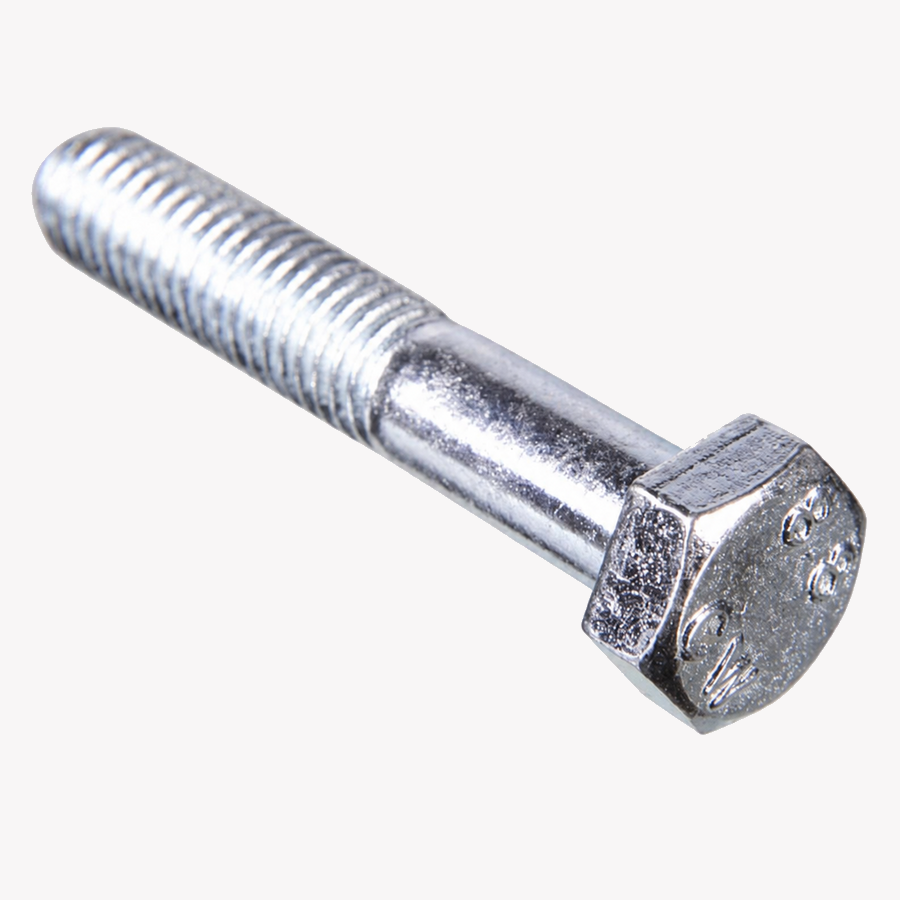

Винт с шестигранной головкой для трубного хомута лёгкой серии

Модель: Винт с шестигранной головкой Серия: Лёгкая Норма хомута: DIN 3015-1 Норма винта: DIN 931 / ISO 4014 или DIN 933 / ISO 4017 Назначение: Крепление корпуса однотрубного хомута через прикрывающую пластину Исполнение головки: Шестигранная головка под гаечный ключ Материал: Сталь; нержавеющая сталь — исполнение SS Размерные группы: 0–1, 2–6 Резьба: M6 Размер под ключ: 10 мм Стандартное исполнение: Оцинкованная сталь Нержавеющее исполнение: к основному коду добавляется суффикс .SS, например TL.2.EH.SS Комплект поставки: Один винт с шестигранной головкой Доступность исполнений: Уточняется при заказе

Код	Группа	G	L, мм	SW, мм
TL.0-1.EH	0–1	M6	30	10
TL.2.EH	2	M6	35	10
TL.3.EH	3	M6	40	10
TL.4.EH	4	M6	45	10
TL.5.EH	5	M6	60	10
TL.6.EH	6	M6	70	10

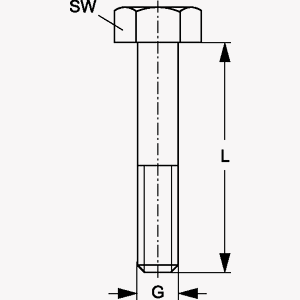

Обозначения размеров:

G — размер метрической резьбы;
L — длина винта от опорной поверхности головки;
SW — размер шестигранной головки под ключ.

Все линейные размеры в таблице указаны в миллиметрах.

Винт с шестигранной головкой применяется для крепления корпуса однотрубного хомута лёгкой серии через прикрывающую пластину. Необходимая длина винта определяется размерной группой хомута.
