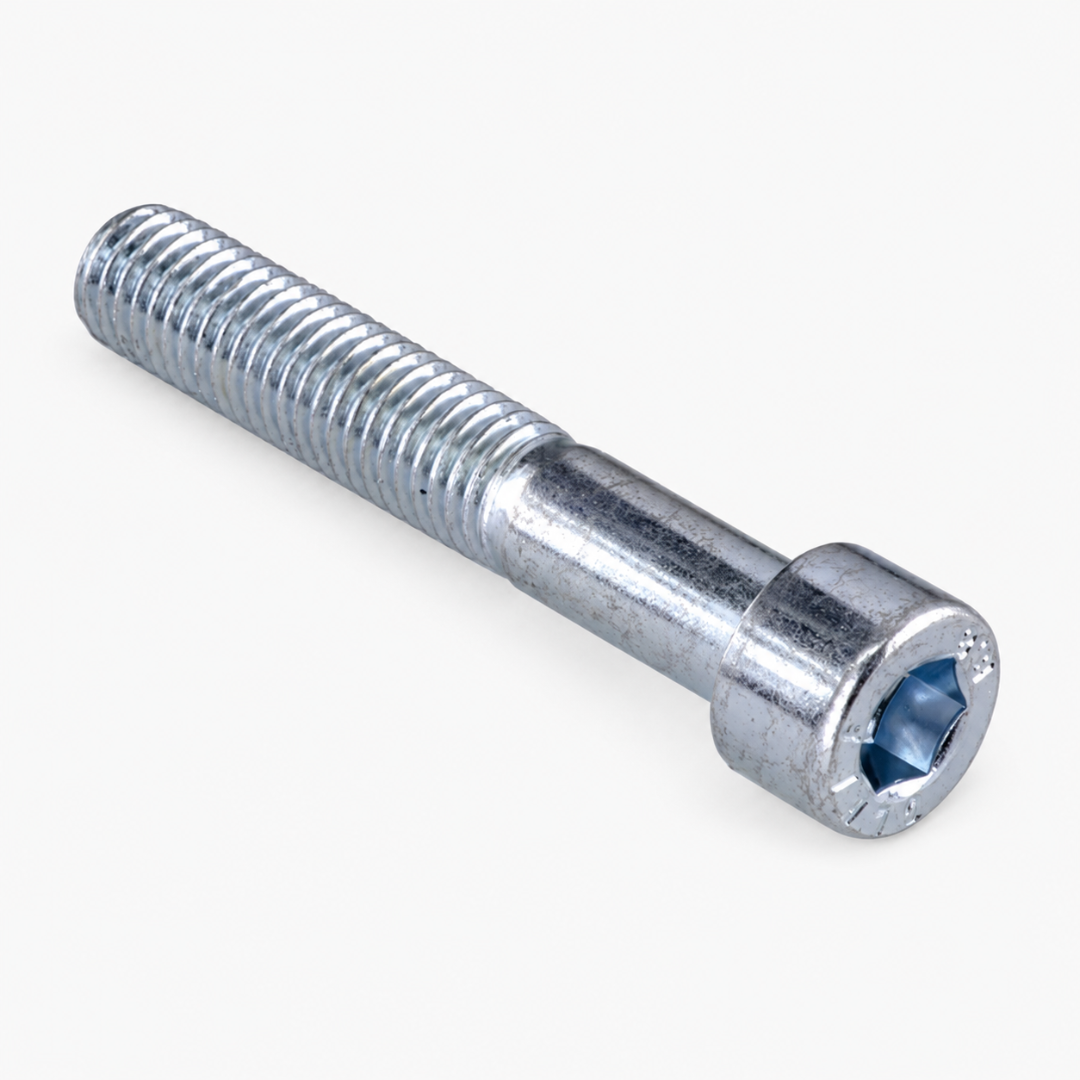

Винт с внутренним шестигранником для трубного хомута лёгкой серии

Hexagon socket screw for light-series pipe clamps DIN 3015-1

Модель: Винт с внутренним шестигранником Серия: Лёгкая Норма хомута: DIN 3015-1 Норма винта: DIN 912 / ISO 4762 Назначение: Крепление корпуса однотрубного хомута через прикрывающую пластину Исполнение головки: Цилиндрическая головка с внутренним шестигранником Материал: Сталь; нержавеющая сталь — исполнение SS Размерные группы: 0–1, 2–6 Резьба: M6 Размер внутреннего шестигранника: 5 мм Стандартное исполнение: Оцинкованная сталь Нержавеющее исполнение: к основному коду добавляется суффикс .SS, например TL.2.IH.SS Комплект поставки: Один винт с подкладной шайбой Доступность исполнений: Уточняется при заказе

Код	Группа	G	L, мм	SW, мм
TL.0-1.IH	0–1	M6	20	5
TL.2.IH	2	M6	25	5
TL.3.IH	3	M6	30	5
TL.4.IH	4	M6	35	5
TL.5.IH	5	M6	50	5
TL.6.IH	6	M6	60	5

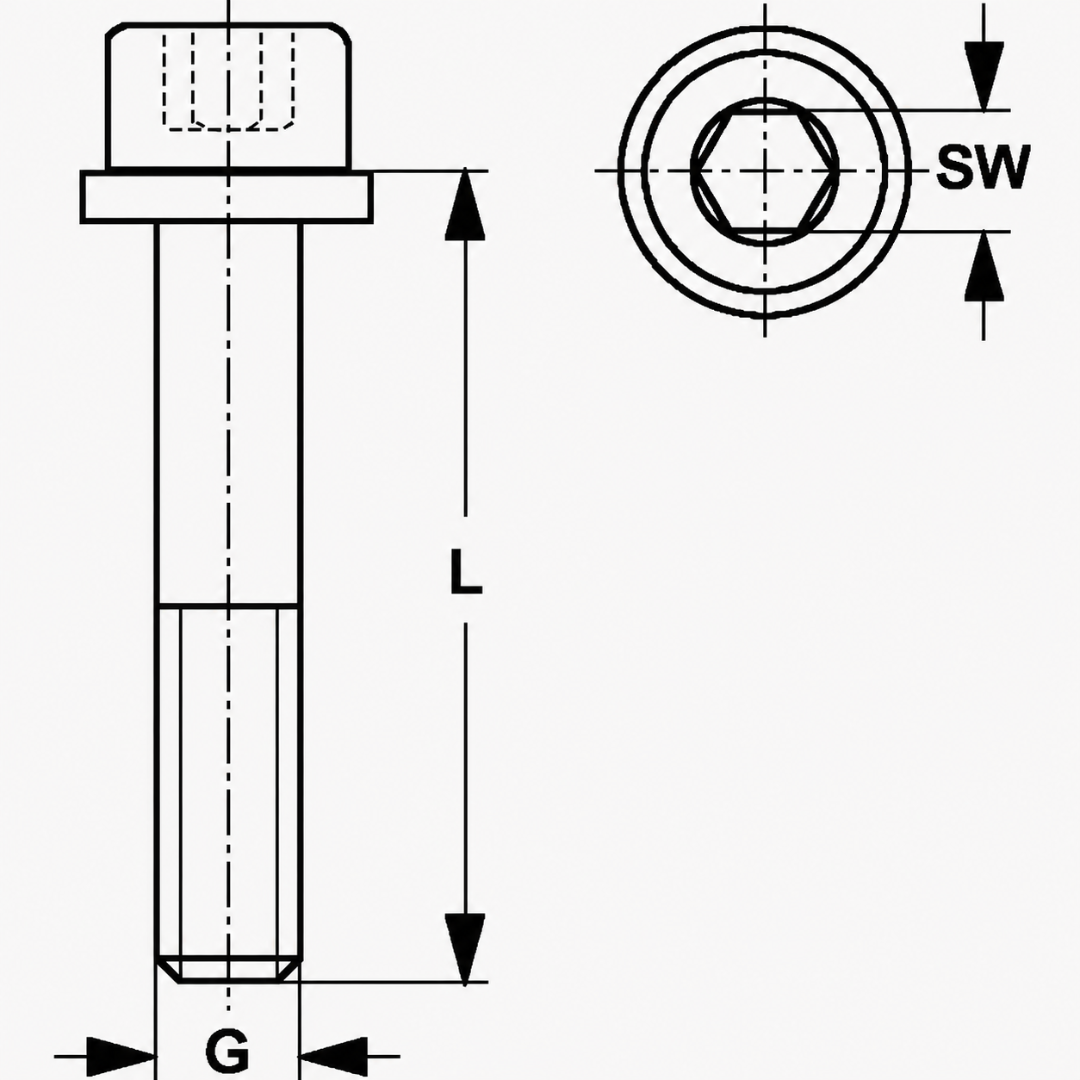

Обозначения размеров:

G — размер метрической резьбы;
L — длина винта от опорной поверхности головки;
SW — размер внутреннего шестигранника.

Все линейные размеры в таблице указаны в миллиметрах.

Винт с внутренним шестигранником применяется для крепления корпуса однотрубного хомута лёгкой серии через прикрывающую пластину. Необходимая длина винта определяется размерной группой хомута.
