Длинная приварная и резьбовая пластина трубного хомута тяжёлой серии, группы 1–8
Long weld and screw-on plate for pipe clamp, heavy series DIN 3015-2, groups 1–8
| Код | Группа | B, мм | L, мм | S, мм | c, мм | G | e1, мм | e2, мм |
|---|---|---|---|---|---|---|---|---|
| TH.1.LP | 1 | 30 | 113 | 8 | 11 | M10 | 33 | 85 |
| TH.2.LP | 2 | 30 | 125 | 8 | 11 | M10 | 45 | 97 |
| TH.3.LP | 3 | 30 | 140 | 8 | 11 | M10 | 60 | 112 |
| TH.4.LP | 4 | 45 | 190 | 10 | 14 | M12 | 90 | 160 |
| TH.5.LP | 5 | 60 | 240 | 10 | 18 | M16 | 122 | 205 |
| TH.6.LP | 6 | 80 | 310 | 15 | 22 | M20 | 168 | 270 |
| TH.7.LP | 7 | 90 | 370 | 15 | 26 | M24 | 205 | 320 |
| TH.8.LP | 8 | 120 | 450 | 25 | 33 | M30 | 265 | 390 |

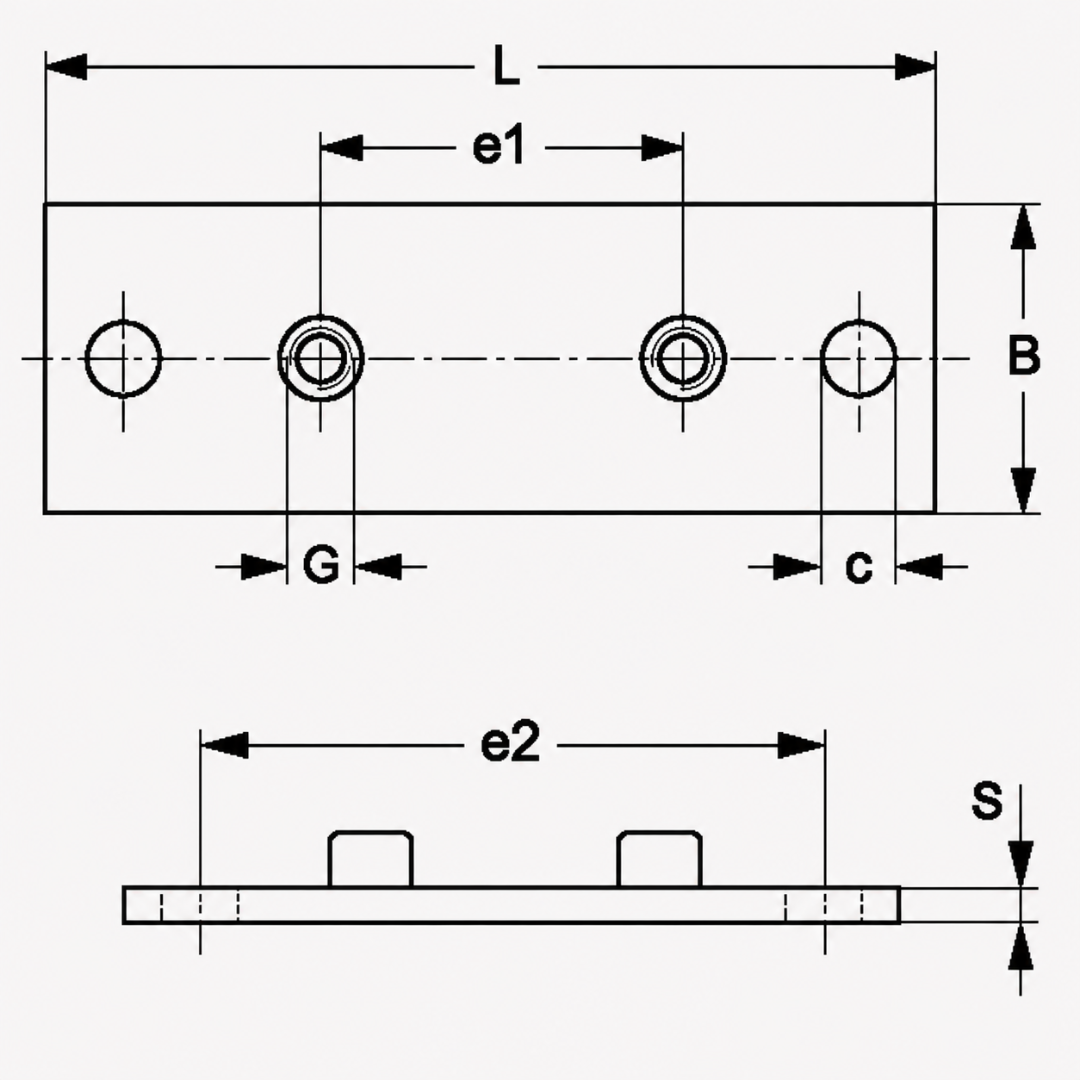

Обозначения размеров:
- B — ширина пластины;
- L — общая длина пластины;
- S — толщина пластины;
- c — диаметр монтажных отверстий;
- G — резьба отверстий для крепления хомута;
- e1 — расстояние между осями резьбовых отверстий крепления хомута;
- e2 — расстояние между осями наружных монтажных отверстий.
Все линейные размеры в таблице указаны в миллиметрах.
Длинная приварная и резьбовая пластина используется в качестве нижнего основания трубного хомута и позволяет как приваривать пластину к несущей конструкции, так и закреплять её через предусмотренные монтажные отверстия.
Размер пластины, резьба G и межосевое расстояние e1 должны соответствовать размерной группе корпуса трубного хомута.
Корпус хомута, прикрывающая пластина и крепёж заказываются отдельно.
