Двойная прикрывающая пластина трубного хомута тяжёлой серии, группы 1–8

Double cover plate for single-tube pipe clamps, heavy series DIN 3015-2, groups 1–8

Серия: Тяжёлая

Норма: DIN 3015-2

Размерные группы: 1–8

Конструктивное исполнение: Общая верхняя прикрывающая пластина для попарного монтажа двух однотрубных хомутов одной размерной группы

Материал: Сталь

Поверхность: Гальваническое покрытие

Комплект поставки: Одна двойная прикрывающая пластина

Доступность: Уточняется при заказе

Код	Группа	B, мм	L, мм	S, мм	C, мм	e1, мм
TH.1.DCP	1	60	55	8	11	33
TH.2.DCP	2	60	70	8	11	45
TH.3.DCP	3	60	85	8	11	60
TH.4.DCP	4	90	115	10	14	90
TH.5.DCP	5	120	152	10	18	122
TH.6.DCP	6	160	205	15	24	168
TH.7.DCP	7	180	250	15	28	205
TH.8.DCP	8	240	322	25	34	265

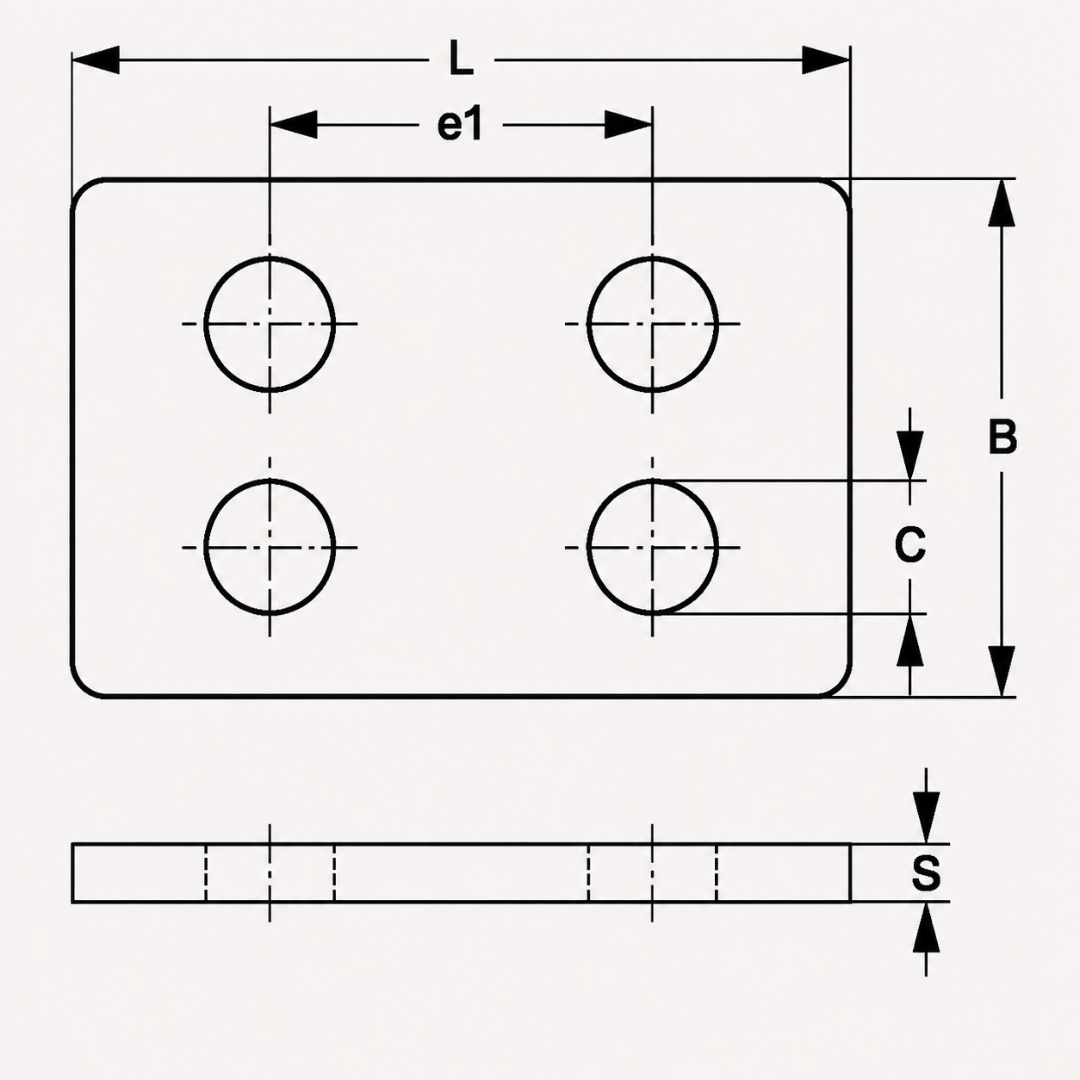

Обозначения размеров:

B — общая ширина двойной прикрывающей пластины;
L — общая длина пластины;
S — толщина пластины;
C — диаметр крепёжных отверстий;
e1 — расстояние между осями крепёжных отверстий одного хомута.

Все линейные размеры в таблице указаны в миллиметрах.

Двойная прикрывающая пластина используется как общий верхний металлический элемент при попарном монтаже двух однотрубных хомутов одинаковой размерной группы.

Размер пластины и расположение крепёжных отверстий должны соответствовать размерной группе устанавливаемых корпусов хомутов.

Корпуса хомутов, нижняя монтажная пластина и крепёж заказываются отдельно.
