Короткая приварная пластина трубного хомута тяжёлой серии, группы 1–8

Short weld plate for pipe clamp, heavy series DIN 3015-2, groups 1–8

Серия: Тяжёлая

Норма: DIN 3015-2

Размерные группы: 1–8

Резьба крепёжных отверстий: M10–M30, в зависимости от размерной группы

Толщина пластины: 8–25 мм, в зависимости от размерной группы

Стандартное исполнение: Фосфатированная сталь

Оцинкованное исполнение: Суффикс .ZN, группы 1–4

Нержавеющее исполнение: Суффикс .SS, нержавеющая сталь 1.4571, группы 1–6

Комплект поставки: Одна короткая приварная пластина

Доступность: Уточняется при заказе

Код	Группа	B, мм	L, мм	S, мм	G	e1, мм
TH.1.SP	1	30	73	8	M10	33
TH.2.SP	2	30	84	8	M10	45
TH.3.SP	3	30	100	8	M10	60
TH.4.SP	4	45	140	10	M12	90
TH.5.SP	5	60	180	10	M16	122
TH.6.SP	6	80	225	15	M20	168
TH.7.SP	7	90	270	15	M24	205
TH.8.SP	8	120	340	25	M30	265

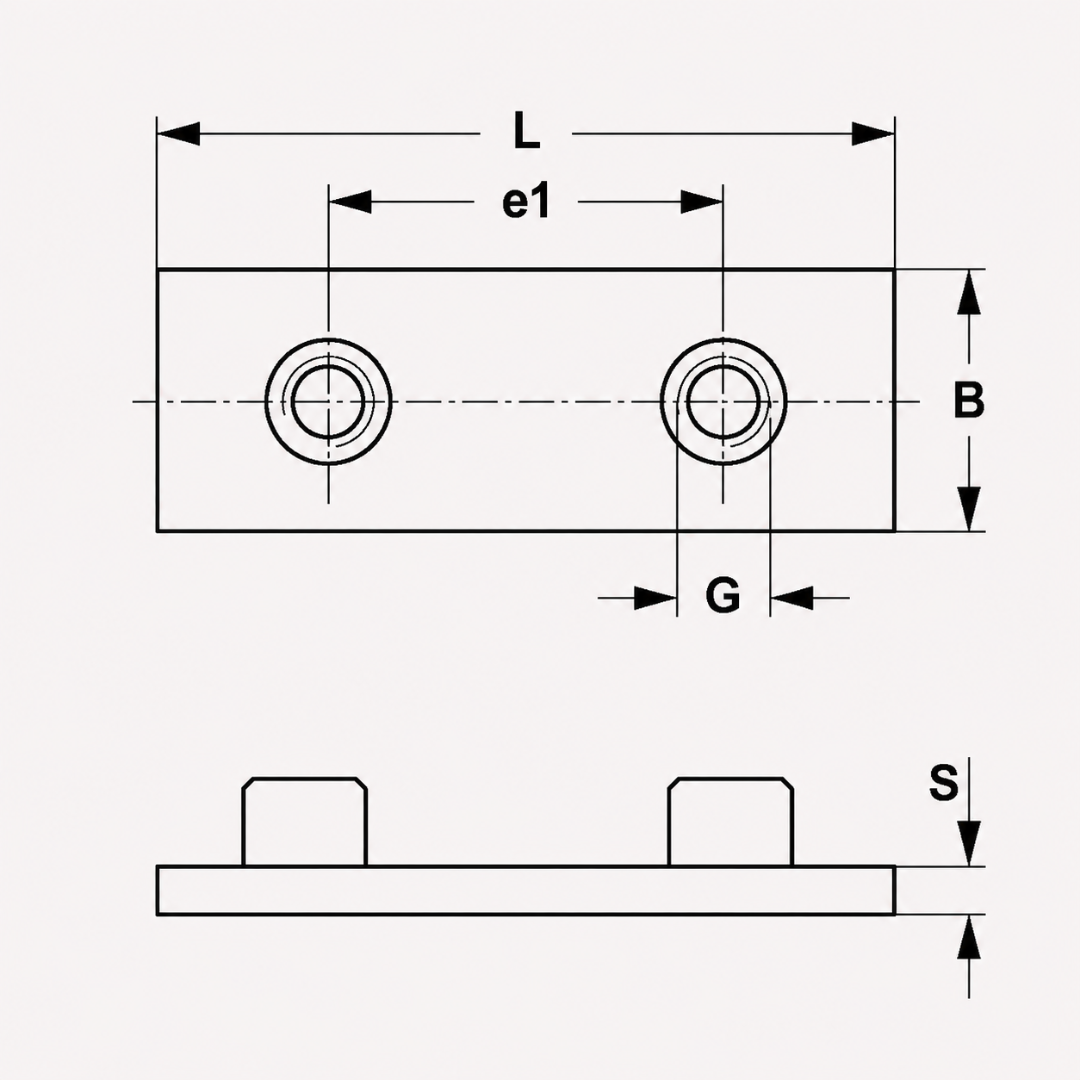

Обозначения размеров:

B — ширина пластины;
L — общая длина пластины;
S — толщина пластины;
G — резьба отверстий для крепления хомута;
e1 — расстояние между осями крепёжных отверстий.

Все линейные размеры в таблице указаны в миллиметрах.

Короткая приварная пластина служит нижним основанием однотрубного хомута тяжёлой серии и приваривается к несущей металлической конструкции. Размер пластины, резьба крепёжных отверстий и межосевое расстояние должны соответствовать размерной группе корпуса хомута.

Базовый код относится к исполнению из фосфатированной стали. Для оцинкованного исполнения к коду добавляется суффикс .ZN, например TH.1.SP.ZN. Для исполнения из нержавеющей стали 1.4571 добавляется суффикс .SS, например TH.1.SP.SS.

Оцинкованное исполнение доступно для групп 1–4, нержавеющее — для групп 1–6.

Корпус хомута, прикрывающая пластина и крепёж заказываются отдельно.
