Корпус трубного хомута тяжёлой серии, алюминий, группы 1–6

Aluminium pipe clamp body, heavy series DIN 3015-2, groups 1–6

Модель: Корпус трубного хомута

Серия: Тяжёлая

Норма: DIN 3015-2

Материал: Алюминий (AL)

Внутренняя поверхность: С рёбрами

Размерные группы: 1–6

Конструктивное исполнение: Корпус для двухвинтового монтажа

Температура эксплуатации: от −40 до +300 °C

Комплект поставки: Корпус из двух половин

Доступность: Уточняется при заказе

Код	Группа	Ø d2, мм	B, мм	H, мм	L, мм	S1, мм	e1, мм
TH.1.6.AL	1	6	30	32	56	2	33
TH.1.8.AL	1	8	30	32	56	2	33
TH.1.10.AL	1	10	30	32	56	2	33
TH.1.12.AL	1	12	30	32	56	2	33
TH.1.12,7.AL	1	12,7	30	32	56	2	33
TH.1.13,5.AL	1	13,5	30	32	56	2	33
TH.1.14.AL	1	14	30	32	56	2	33
TH.1.15.AL	1	15	30	32	56	2	33
TH.1.16.AL	1	16	30	32	56	2	33
TH.1.17,2.AL	1	17,2	30	32	56	2	33
TH.1.18.AL	1	18	30	32	56	2	33
TH.2.19.AL	2	19	30	48	71	2	45
TH.2.20.AL	2	20	30	48	71	2	45
TH.2.21,3.AL	2	21,3	30	48	71	2	45
TH.2.22.AL	2	22	30	48	71	2	45
TH.2.23.AL	2	23	30	48	71	2	45
TH.2.25.AL	2	25	30	48	71	2	45
TH.2.26,9.AL	2	26,9	30	48	71	2	45
TH.2.28.AL	2	28	30	48	71	2	45
TH.2.30.AL	2	30	30	48	71	2	45
TH.3.30.AL	3	30	30	60	86	2	60
TH.3.32.AL	3	32	30	60	86	2	60
TH.3.33,7.AL	3	33,7	30	60	86	2	60
TH.3.35.AL	3	35	30	60	86	2	60
TH.3.38.AL	3	38	30	60	86	2	60
TH.3.40.AL	3	40	30	60	86	2	60
TH.3.42.AL	3	42	30	60	86	2	60
TH.4.38.AL	4	38	45	90	117	3	90
TH.4.40.AL	4	40	45	90	117	3	90
TH.4.42.AL	4	42	45	90	117	3	90
TH.4.45.AL	4	45	45	90	117	3	90
TH.4.48,3.AL	4	48,3	45	90	117	3	90
TH.4.50.AL	4	50	45	90	117	3	90
TH.4.51.AL	4	51	45	90	117	3	90
TH.4.52.AL	4	52	45	90	117	3	90
TH.4.55.AL	4	55	45	90	117	3	90
TH.4.57.AL	4	57	45	90	117	3	90
TH.4.60,3.AL	4	60,3	45	90	117	3	90
TH.4.63.AL	4	63	45	90	117	3	90
TH.4.65.AL	4	65	45	90	117	3	90
TH.4.70.AL	4	70	45	90	117	3	90
TH.5.70.AL	5	70	60	120	154	5	122
TH.5.73.AL	5	73	60	120	154	5	122
TH.5.75.AL	5	75	60	120	154	5	122
TH.5.76,1.AL	5	76,1	60	120	154	5	122
TH.5.80.AL	5	80	60	120	154	5	122
TH.5.82,5.AL	5	82,5	60	120	154	5	122
TH.5.88,9.AL	5	88,9	60	120	154	5	122
TH.5.90.AL	5	90	60	120	154	5	122
TH.6.90.AL	6	90	80	170	205	6	168
TH.6.100.AL	6	100	80	170	205	6	168
TH.6.101,6.AL	6	101,6	80	170	205	6	168
TH.6.108.AL	6	108	80	170	205	6	168
TH.6.114,3.AL	6	114,3	80	170	205	6	168

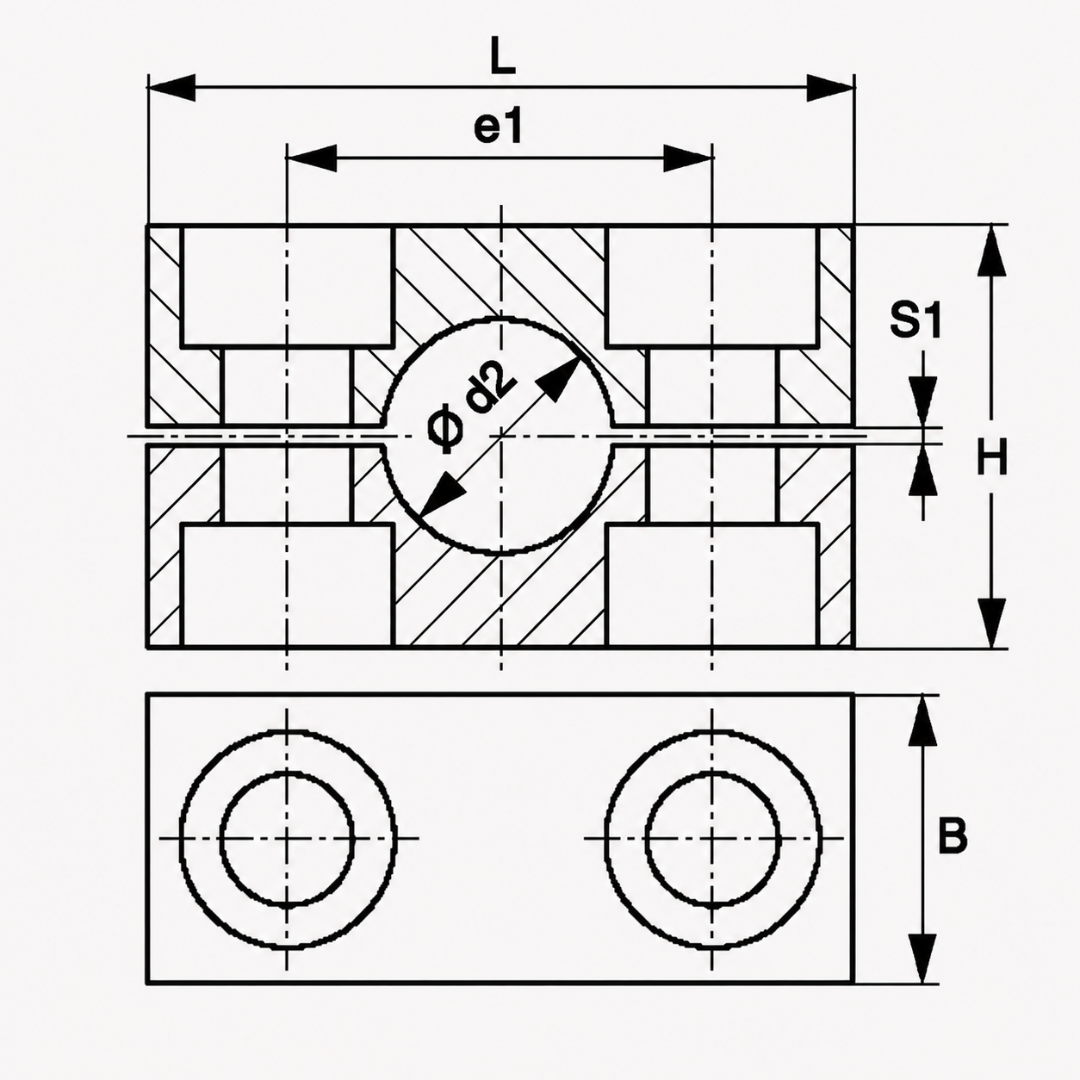

Обозначения размеров:

Ø d2 — наружный диаметр закрепляемой трубы;
B — ширина корпуса хомута;
H — общая высота корпуса в собранном состоянии;
L — длина корпуса хомута;
S1 — зазор между половинами корпуса;
e1 — расстояние между осями крепёжных отверстий.

Все линейные размеры в таблице указаны в миллиметрах.

Рёбра на внутренней поверхности корпуса уменьшают воздействие ударов и вибраций, воспринимают осевые нагрузки и препятствуют смещению трубы. Зазор между половинами корпуса создаёт предварительное натяжение после сборки.
