Корпус трубного хомута тяжёлой серии, полипропилен, группы 1–8

Polypropylene pipe clamp body, heavy series DIN 3015-2, groups 1–8

Модель: Корпус трубного хомута

Серия: Тяжёлая

Норма: DIN 3015-2

Материал: Полипропилен (PP)

Внутренняя поверхность: С рёбрами

Размерные группы: 1–8

Конструктивное исполнение: Корпус для двухвинтового монтажа

Температура эксплуатации: от −30 до +90 °C

Комплект поставки: Корпус из двух половин

Доступность: Уточняется при заказе

Код	Группа	Ø d2, мм	B, мм	H, мм	L, мм	S1, мм	e1, мм
TH.1.6.PP	1	6	30	32	56	2	33
TH.1.8.PP	1	8	30	32	56	2	33
TH.1.10.PP	1	10	30	32	56	2	33
TH.1.12.PP	1	12	30	32	56	2	33
TH.1.12,7.PP	1	12,7	30	32	56	2	33
TH.1.13,5.PP	1	13,5	30	32	56	2	33
TH.1.14.PP	1	14	30	32	56	2	33
TH.1.15.PP	1	15	30	32	56	2	33
TH.1.16.PP	1	16	30	32	56	2	33
TH.1.17,2.PP	1	17,2	30	32	56	2	33
TH.1.18.PP	1	18	30	32	56	2	33
TH.2.19.PP	2	19	30	48	71	2	45
TH.2.20.PP	2	20	30	48	71	2	45
TH.2.21,3.PP	2	21,3	30	48	71	2	45
TH.2.22.PP	2	22	30	48	71	2	45
TH.2.23.PP	2	23	30	48	71	2	45
TH.2.25.PP	2	25	30	48	71	2	45
TH.2.26,9.PP	2	26,9	30	48	71	2	45
TH.2.28.PP	2	28	30	48	71	2	45
TH.2.30.PP	2	30	30	48	71	2	45
TH.3.30.PP	3	30	30	60	86	2	60
TH.3.32.PP	3	32	30	60	86	2	60
TH.3.33,7.PP	3	33,7	30	60	86	2	60
TH.3.35.PP	3	35	30	60	86	2	60
TH.3.38.PP	3	38	30	60	86	2	60
TH.3.40.PP	3	40	30	60	86	2	60
TH.3.42.PP	3	42	30	60	86	2	60
TH.4.38.PP	4	38	45	90	117	3	90
TH.4.40.PP	4	40	45	90	117	3	90
TH.4.42.PP	4	42	45	90	117	3	90
TH.4.45.PP	4	45	45	90	117	3	90
TH.4.48,3.PP	4	48,3	45	90	117	3	90
TH.4.50.PP	4	50	45	90	117	3	90
TH.4.51.PP	4	51	45	90	117	3	90
TH.4.52.PP	4	52	45	90	117	3	90
TH.4.55.PP	4	55	45	90	117	3	90
TH.4.57.PP	4	57	45	90	117	3	90
TH.4.60,3.PP	4	60,3	45	90	117	3	90
TH.4.63.PP	4	63	45	90	117	3	90
TH.4.65.PP	4	65	45	90	117	3	90
TH.4.70.PP	4	70	45	90	117	3	90
TH.5.70.PP	5	70	60	120	154	5	122
TH.5.73.PP	5	73	60	120	154	5	122
TH.5.75.PP	5	75	60	120	154	5	122
TH.5.76,1.PP	5	76,1	60	120	154	5	122
TH.5.80.PP	5	80	60	120	154	5	122
TH.5.82,5.PP	5	82,5	60	120	154	5	122
TH.5.88,9.PP	5	88,9	60	120	154	5	122
TH.5.90.PP	5	90	60	120	154	5	122
TH.6.90.PP	6	90	80	170	205	6	168
TH.6.97.PP	6	97	80	170	205	6	168
TH.6.100.PP	6	100	80	170	205	6	168
TH.6.101,6.PP	6	101,6	80	170	205	6	168
TH.6.108.PP	6	108	80	170	205	6	168
TH.6.114,3.PP	6	114,3	80	170	205	6	168
TH.6.127.PP	6	127	80	170	205	6	168
TH.7.127.PP	7	127	90	200	250	6	205
TH.7.133.PP	7	133	90	200	250	6	205
TH.7.140.PP	7	140	90	200	250	6	205
TH.7.150.PP	7	150	90	200	250	6	205
TH.7.152,4.PP	7	152,4	90	200	250	6	205
TH.7.159.PP	7	159	90	200	250	6	205
TH.7.165,1.PP	7	165,1	90	200	250	6	205
TH.7.168,3.PP	7	168,3	90	200	250	6	205
TH.8.168,3.PP	8	168,3	120	270	320	6	265
TH.8.177,8.PP	8	177,8	120	270	320	6	265
TH.8.193,7.PP	8	193,7	120	270	320	6	265
TH.8.203.PP	8	203	120	270	320	6	265
TH.8.219,1.PP	8	219,1	120	270	320	6	265
TH.8.220.PP	8	220	120	270	320	6	265

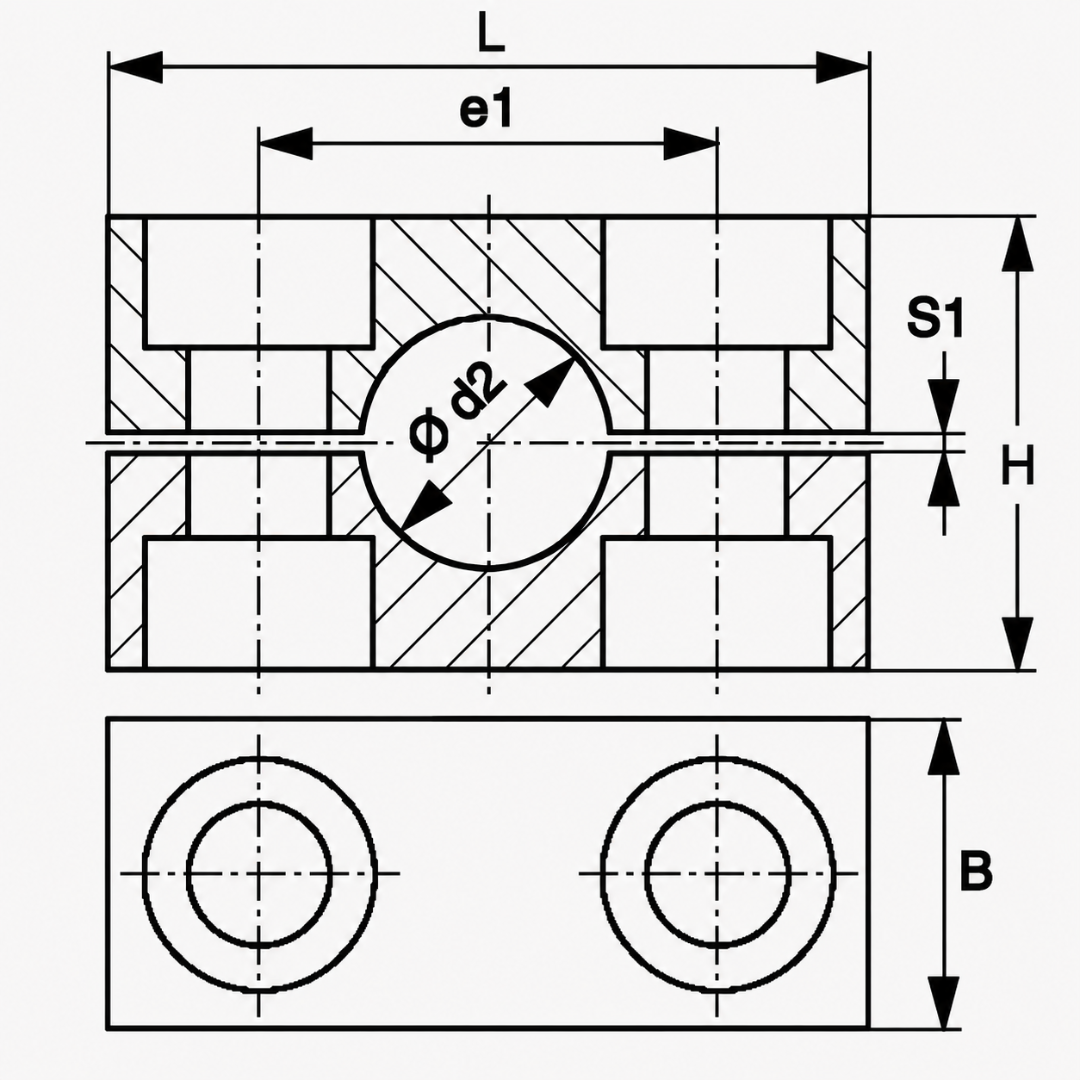

Обозначения размеров:

Ø d2 — наружный диаметр закрепляемой трубы;
B — ширина корпуса хомута;
H — общая высота корпуса в собранном состоянии;
L — длина корпуса хомута;
S1 — зазор между половинами корпуса;
e1 — расстояние между осями крепёжных отверстий.

Все линейные размеры в таблице указаны в миллиметрах.

Рёбра на внутренней поверхности корпуса уменьшают воздействие ударов и вибраций, воспринимают осевые нагрузки и препятствуют смещению трубы. Зазор между половинами корпуса создаёт предварительное натяжение после сборки.
