Прикрывающая пластина трубного хомута тяжёлой серии, группы 1–8

Cover plate for single-tube pipe clamp, heavy series DIN 3015-2, groups 1–8

Модель: Прикрывающая пластина однотрубного хомута

Серия: Тяжёлая

Норма: DIN 3015-2

Конструктивное исполнение: Верхняя прикрывающая пластина для однотрубного хомута

Материал: Сталь; нержавеющая сталь 1.4571 — исполнение SS

Размерные группы: 1–8

Стандартное исполнение: Гальванически оцинкованная сталь

Нержавеющее исполнение: Группы 1–6; к коду соответствующей группы добавляется суффикс .SS, например TH.1.DP.SS

Комплект поставки: Одна прикрывающая пластина

Доступность исполнений: Уточняется при заказе

Код	Группа	B, мм	L, мм	e1, мм
TH.1.DP	1	30	55	33
TH.2.DP	2	30	70	45
TH.3.DP	3	30	85	60
TH.4.DP	4	45	115	90
TH.5.DP	5	60	152	122
TH.6.DP	6	80	205	168
TH.7.DP	7	90	250	205
TH.8.DP	8	120	322	265

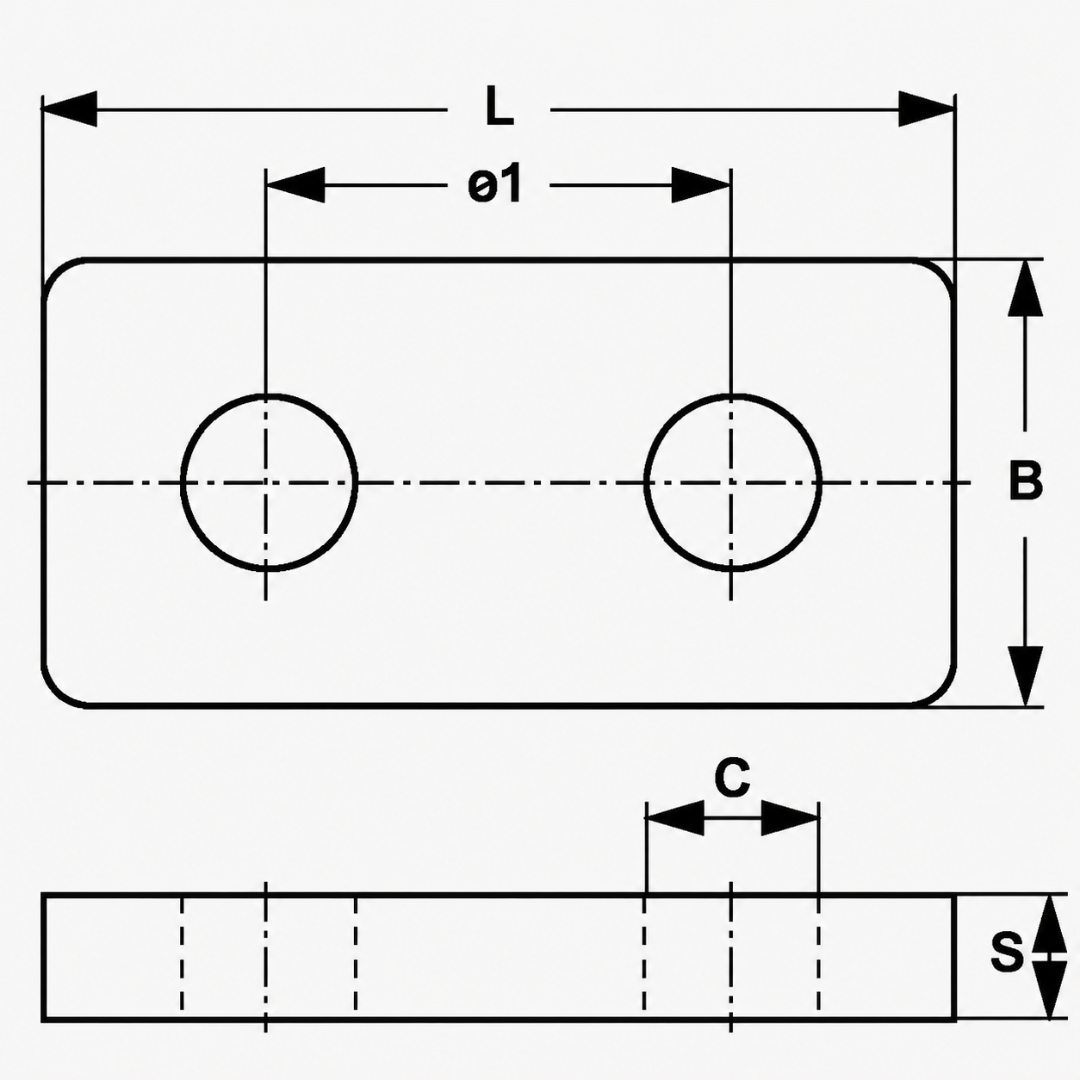

Обозначения размеров:

B — ширина прикрывающей пластины;
L — общая длина прикрывающей пластины;
e1 — расстояние между осями крепёжных отверстий.

Все линейные размеры в таблице указаны в миллиметрах.

Прикрывающая пластина устанавливается поверх корпуса однотрубного хомута соответствующей размерной группы и служит верхним металлическим элементом сборки. Размер пластины и расстояние между крепёжными отверстиями должны соответствовать группе корпуса хомута.

Стандартное исполнение производится из гальванически оцинкованной стали. Для групп 1–6 доступно исполнение из нержавеющей стали 1.4571; для его заказа к коду соответствующей группы добавляется суффикс .SS.

Корпус хомута, основание и крепёж заказываются отдельно.
